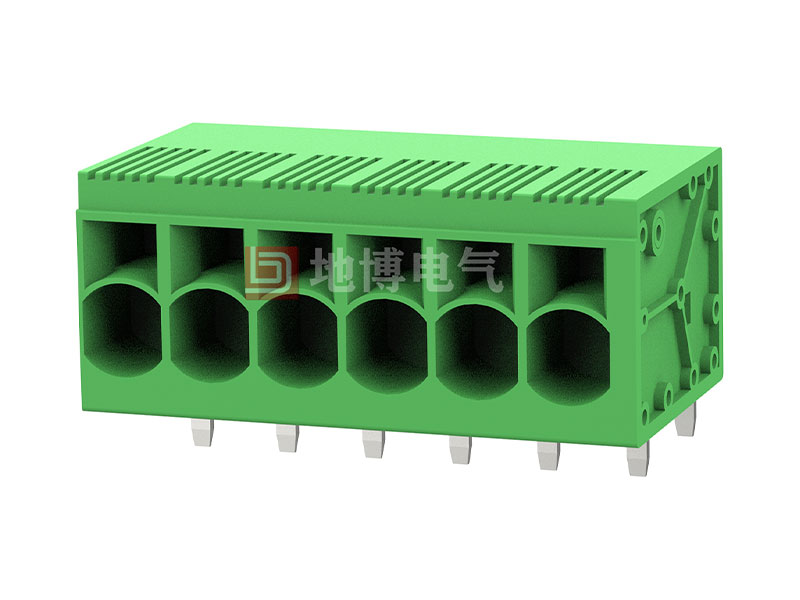

PCB端子 DB271RA-7.5
颜色：
- 产品类别 固定式连接器
- 额定电流 41A
- 额定电压(III/2) 1000 V
- 额定横截面 6 mm2
- 电位数 2-18
- 行数 1
- 每行位数 2-18
- 产品系列 DB271RA
- 针距 7.5 mm
- 接线方式 直插式弹簧连接
- 安装 波峰焊
- 导线／PCB连接方向 0 °
- 颜色 绿色
- 针脚排列 Z型针脚W
- 焊针[P] 4.6 mm
- 每个电势的焊针数量 2
- 包装类型 纸箱包装
查看全部 收起全部
-
| 等级 Use Group |
|
| 额定电压 Rate Voltage [V] |
|
| 额定电流 Rated Current [A] |
|
| 接线范围 Wire Range [AWG] |
|
| 耐电压 Dielectric Voltage-Withstand |
|
-
| 过电压类别 Overvoltage Category |
|
| 污染等级 Contamination Class |
|
| 额定电压 Rated Voltage [V] |
|
| 额定电流 Rated Current [A] |
|
| 额定冲击电压 Impulse withstand voltage [KV] |
|
| 导线截面积[硬/柔] Conductor cross section [mm²] |
|
-
| 绝缘材料 Insulation Material |
|
| 阻燃等级 Flame relardant rating |
|
| 导体材料 Conductor Material |
|
| 导体表面镀层 Plating of conductor surface |
|
-
| 间距/极数 Pitch/Poles [mm]/[P] |
|
| 剥线长度 Stripping Length [mm] |
|
| 螺丝/扭矩 Screw/Torque(Max)[N.m] |
|
| 工作温度 Operating temperature [℃] |
|
| 焊锡温度 Soldering temperature |
|
| 引针尺寸 Pin dimensions [mm] |
|
| PCB板孔径 PCB Hole Diameter [mm] |
|
-
-
- 节约时间的插拔式连接方式，无需工具
- 设定的接触力保证触点长期保持稳定
- 可通过固定螺丝刀打开夹线位，从而方便地连接导线
- 采用了Z型焊针，符合非强制性认证600-V-UL
- 从单一方向即可连接和断开导线，从而可将其整合到设备的正面
