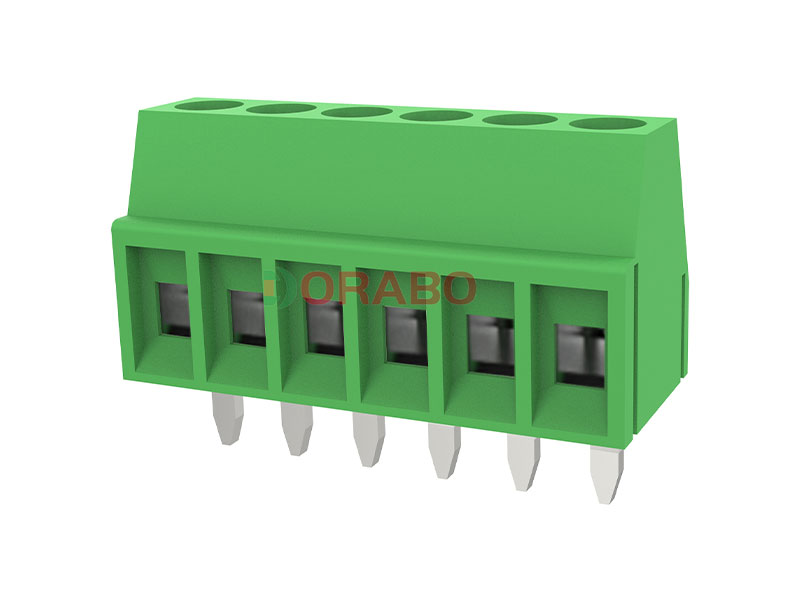

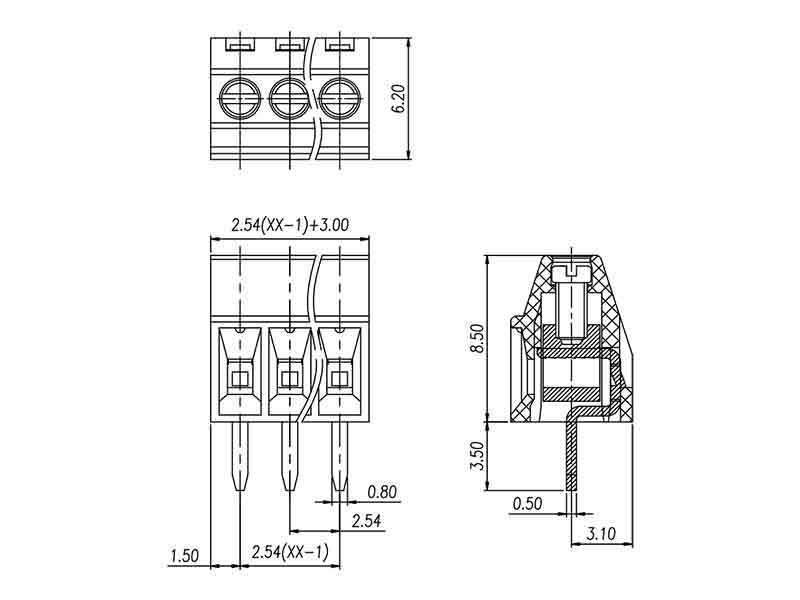

升降式接线端子 DB125-2.54
颜色：
- 产品类别 升降式连接器
- 标称工作电流 6 A
- 额定电压(III/2) 160 V
- 额定横截面 0.5 mm2
- 电位数 2-24
- 行数 1
- 每行位数 2-24
- 产品系列 DB125-2.54
- 针距 2.54 mm
- 接线方式 带压片的螺钉连接
- 螺钉头规格 L 开槽
- 安装 波峰焊
- 导线／PCB连接方向 0 °
- 颜色 绿色
- 针脚排列 直线排列
- 焊针[P] 3.5 mm
- 每个电势的焊针数量 1
- 包装类型 纸箱包装
产品参数
查看全部 收起全部
-
技术数据-UL/CUL
-
技术数据-IEC
过电压类别 Overvoltage Category III III II 污染等级 Contamination Class 3 2 2 额定电压 Rated Voltage [V] 63 130 320 额定电流 Rated Current [A] 8 8 8 额定冲击电压 Impulse withstand voltage [KV] 1.5 1.5 2.5 导线截面积[硬/柔] Conductor cross section [mm²] 0.5~1.0 -
材料信息
绝缘材料 Insulation Material PA66 阻燃等级 Flame relardant rating UL94V-0 导体材料 Conductor Material Copper alloy 导体表面镀层 Plating of conductor surface Sn plated -
一般参数

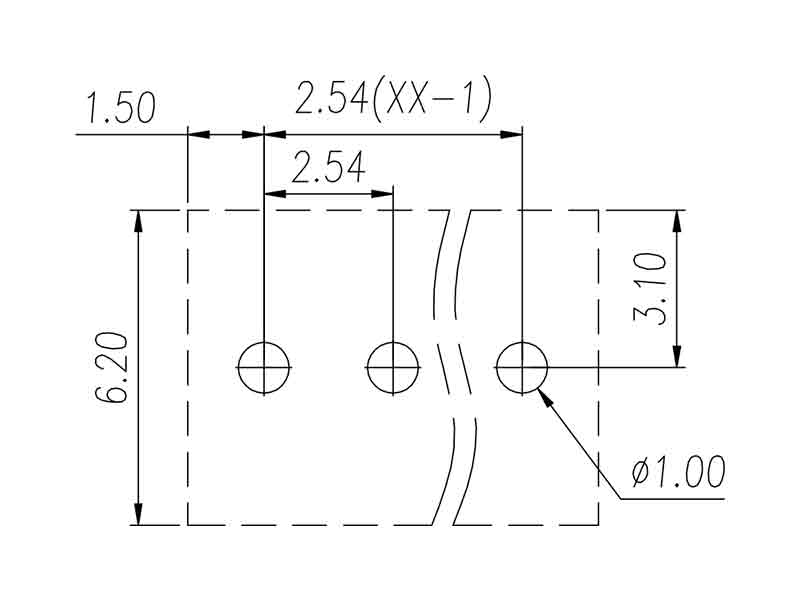

间距/极数 Pitch/Poles [mm]/[P] 2.54/2~24 剥线长度 Stripping Length [mm] 4~5 螺丝/扭矩 Screw/Torque(Max)[N.m] M1.6/0.1 工作温度 Operating temperature [℃] -40~+105 焊锡温度 Soldering temperature 250℃/5S 引针尺寸 Pin dimensions [mm] 0.5*0.8 PCB板孔径 PCB Hole Diameter [mm] Ø1.0 -
认证
-
产品环境合规性
产品优势
-
通用型连接方式，可在全球范围内使用
-
最大接触力，升温较低
-
允许连接两条绞线
-
针对各导线横截面的极小型设计
