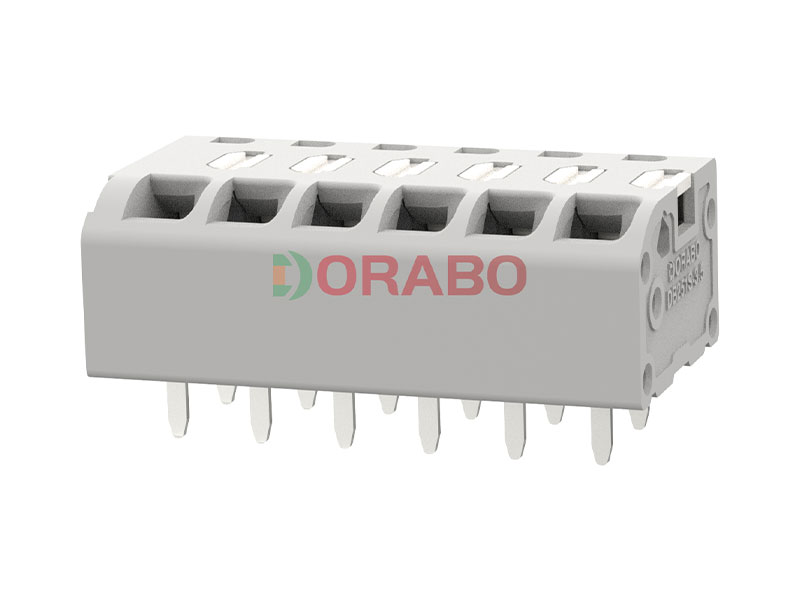

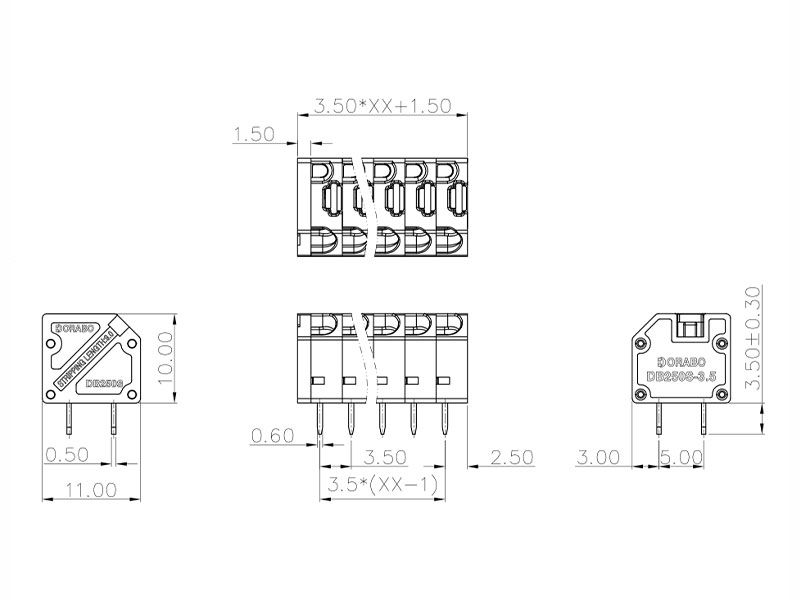

PCB端子 DB251S-3.5
颜色：
- 产品类别 固定式连接器
- 额定电流 8 A
- 额定电压(III/2) 160 V
- 额定横截面 0.75 mm2
- 电位数 1-30
- 行数 1
- 每行位数 1-30
- 产品系列 DB251S
- 针距 3.5 mm
- 接线方式 直插式弹簧连接
- 安装 波峰焊
- 导线／PCB连接方向 45 °
- 颜色 灰色
- 针脚排列 直线排列
- 焊针[P] 3.5 mm
- 每个电势的焊针数量 2
- 包装类型 纸箱包装
产品参数
查看全部 收起全部
-
技术数据-UL/CUL
-
技术数据-IEC
过电压类别 Overvoltage Category III III II 污染等级 Contamination Class 3 2 2 额定电压 Rated Voltage [V] 160 160 320 额定电流 Rated Current [A] 8 8 8 额定冲击电压 Impulse withstand voltage [KV] 2.5 2.5 2.5 导线截面积[硬/柔] Conductor cross section [mm²] 0.2-0.75 -
材料信息
绝缘材料 Insulation Material PA66 阻燃等级 Flame relardant rating UL94V-0 导体材料 Conductor Material Copper alloy 导体表面镀层 Plating of conductor surface Sn plated -
一般参数

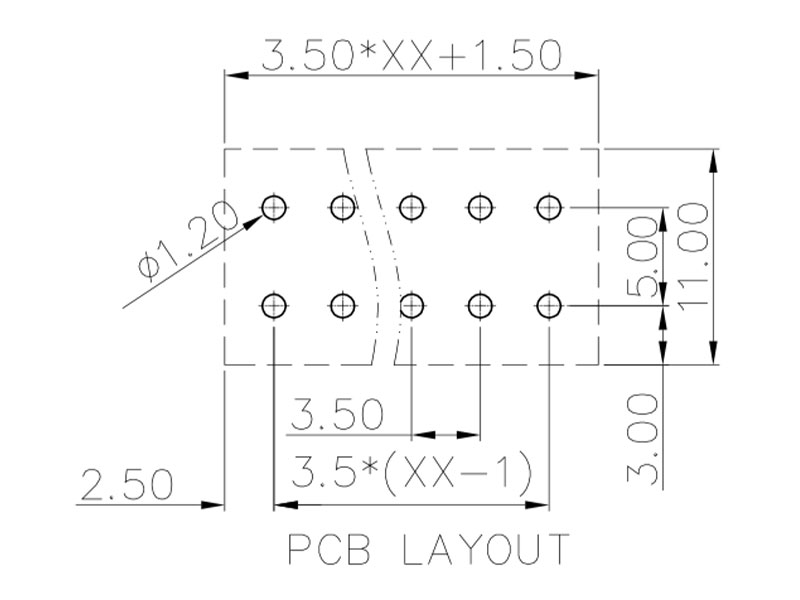

间距/极数 Pitch/Poles [mm]/[P] 3.5/1-30 剥线长度 Stripping Length [mm] 7-8 螺丝/扭矩 Screw/Torque(Max)[N.m] / 工作温度 Operating temperature [℃] -40~+105 焊锡温度 Soldering temperature 250℃/5S 引针尺寸 Pin dimensions [mm] 0.8*0.3 PCB板孔径 PCB Hole Diameter [mm] Ø1.2 -
认证
-
产品环境合规性
产品优势
- 节约时间的插拔式连接方式，无需工具
- 设定的接触力保证触点长期保持稳定
- 小型部件尺寸，适用于空间狭窄的应用场合
- 使用内置的测试元件，可快速方便地进行测试
