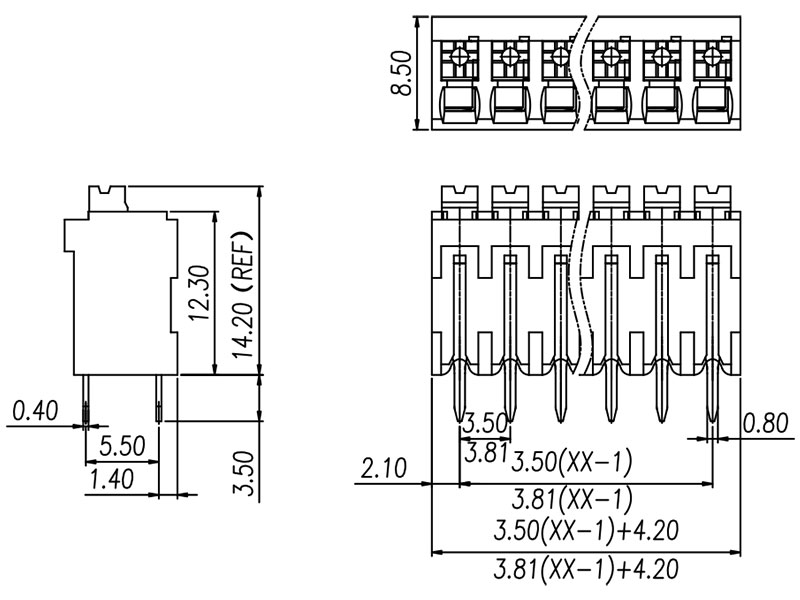

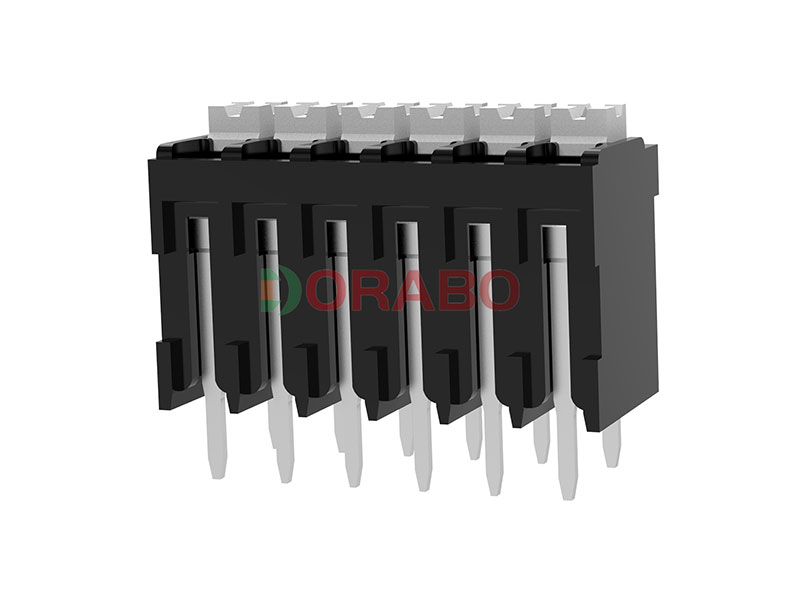

PCB端子 DB212V-3.5
颜色：
- 产品类别 固定式连接器
- 额定电流 13.5 A
- 额定电压(III/2) 160 V
- 额定横截面 1.5 mm2
- 电位数 2-24
- 行数 1
- 每行位数 2-24
- 产品系列 DB212V
- 针距 3.5 mm
- 接线方式 直插式弹簧连接
- 安装 THR 焊接
- 导线／PCB连接方向 90 °
- 颜色 黑色
- 针脚排列 直线排列
- 焊针[P] 2.6 mm
- 每个电势的焊针数量 2
- 包装类型 纸箱包装
产品参数
查看全部 收起全部
-
技术数据-UL/CUL
-
技术数据-IEC
过电压类别 Overvoltage Category III III II 污染等级 Contamination Class 3 2 2 额定电压 Rated Voltage [V] 160 160 320 额定电流 Rated Current [A] 17.5 17.5 17.5 额定冲击电压 Impulse withstand voltage [KV] 2.5 2.5 2.5 导线截面积[硬/柔] Conductor cross section [mm²] 0.2~1.5 -
材料信息
绝缘材料 Insulation Material LCP 阻燃等级 Flame relardant rating UL94V-0 导体材料 Conductor Material Copper alloy 导体表面镀层 Plating of conductor surface Sn plated -
一般参数

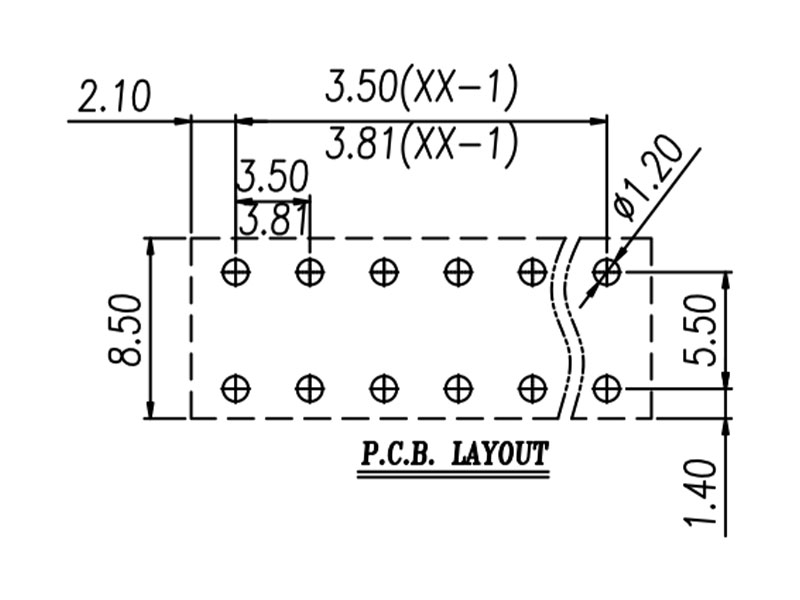

间距/极数 Pitch/Poles [mm]/[P] 3.5/2~24 剥线长度 Stripping Length [mm] 7~8 螺丝/扭矩 Screw/Torque(Max)[N.m] / 工作温度 Operating temperature [℃] -40~+130 焊锡温度 Soldering temperature 285℃/10S 引针尺寸 Pin dimensions [mm] 0.8*0.4 PCB板孔径 PCB Hole Diameter [mm] ∅1.2 -
认证
-
产品环境合规性
产品优势
- 节约时间的插拔式连接方式，无需工具
- 设定的接触力保证触点长期保持稳定
- 通过颜色编码的操纵杆便于直观使用
- 设计用于整合到SMT焊接过程中
- 从单一方向即可连接和断开导线，从而可将其整合到设备的正面
- 使用内置的测试元件，可快速方便地进行测试
- 每个位置有两个焊接点，可降低焊接点上的机械应力
