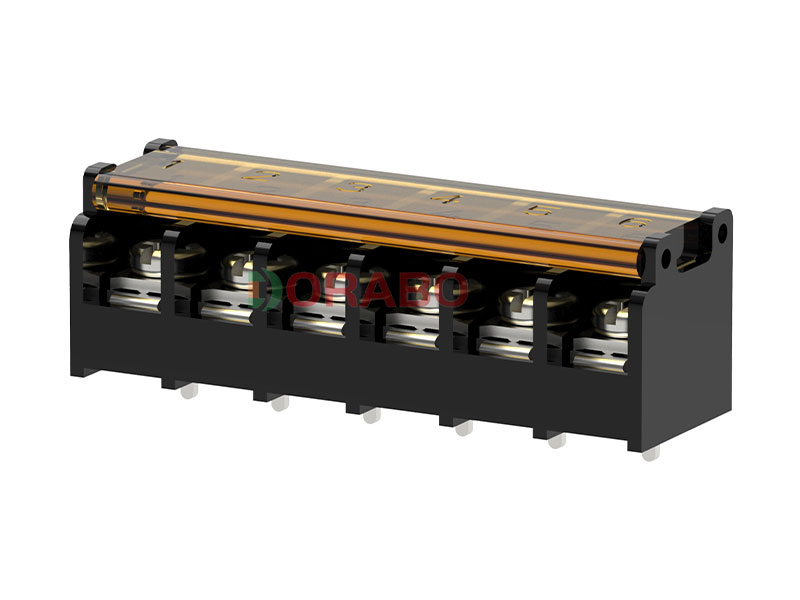

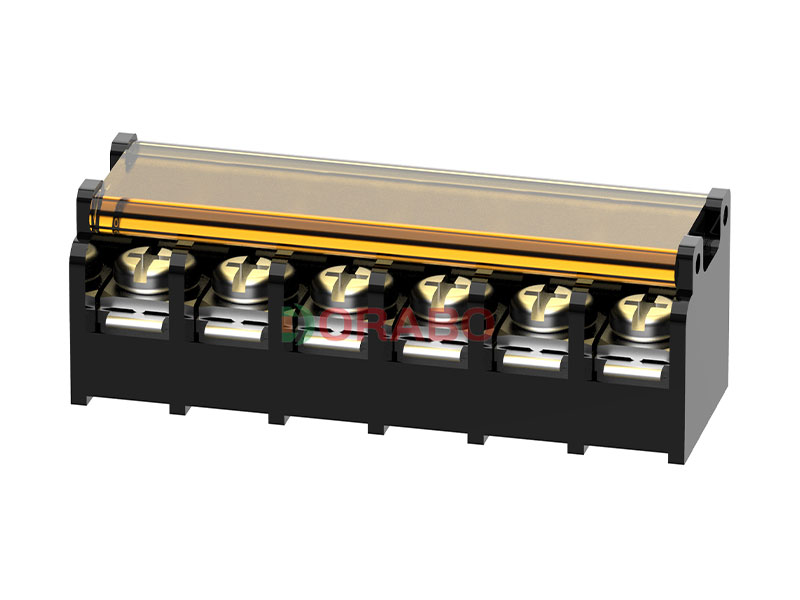

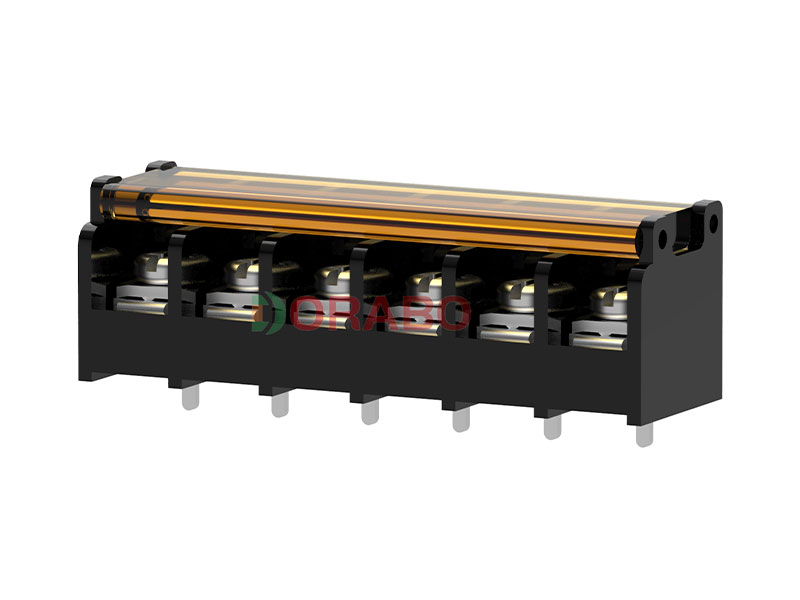

PCB端子 DBT50G-8.25
颜色：
- 产品类别 单层栅栏端子台
- 标称工作电流 20 A
- 额定电压(III/2) 300 V
- 额定横截面 22-12AWG
- 电位数 2-24
- 行数 1
- 每行位数 2-24
- 产品系列 DBT50G

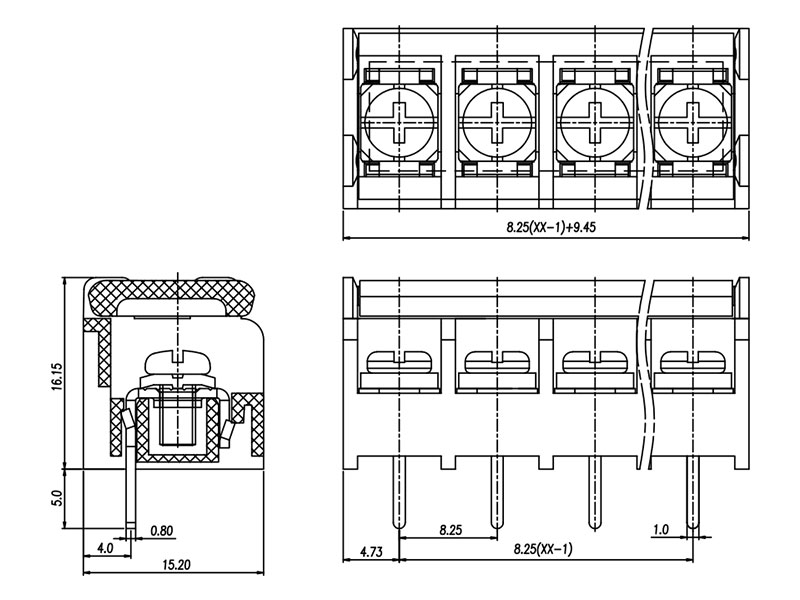

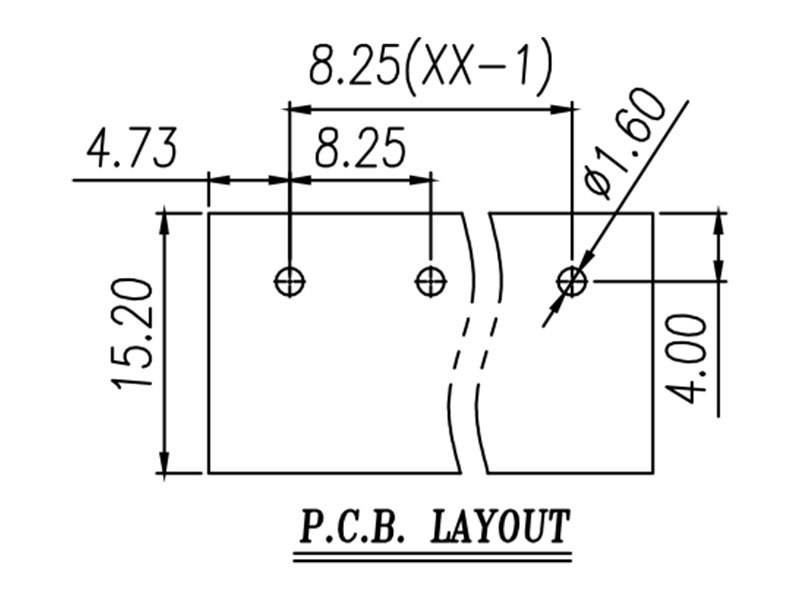

- 针距 8.25 mm
- 接线方式 带压片的螺钉连接
- 螺钉头规格 十字开槽
- 安装 波峰焊
- 导线／PCB连接方向 0 °
- 颜色 黑色
- 针脚排列 直线排列
- 焊针[P] 3.6 mm
- 每个电势的焊针数量 1
- 包装类型 纸箱包装
产品参数
查看全部 收起全部
-
材料信息
-
一般参数
参考标准 UL IEC 额定电压 300V 450V 额定电流 20A 24A 使用线径 22-12AWG 4mm² 接触电阻 20mΩ 绝缘电阻 500MΩ/DC500V 耐电压 AC2000V/1Min 温度范围 -40℃~+105℃ 扭矩 5.1Kgf.cm/0.5Nm/4.43Lb.in -
认证
-
产品环境合规性
产品优势
- 螺钉连接方式，可在全球范围内使用
- 栅栏式接线结构，连接稳定可靠
- 焊板安装，可实现设备与PCB的电气连接
