DBT50G-9.5栅栏式接线端子设计有双面隔板和三面隔板，这些设计为线路接线提供了额外的保护和导引功能。这些隔板能够有效防止线路之间的短路和电气干扰，尤其是在复杂电气系统中，可以确保线路排列整齐，减少交叉和接错的风险，从而提升整个系统的安全性和维护便捷性。无论是在高压环境下运行还是在需要精确线路管理的复杂系统中，DBT50G-9.5都能提供稳定、可靠的电气连接，确保设备的长久高效运行。

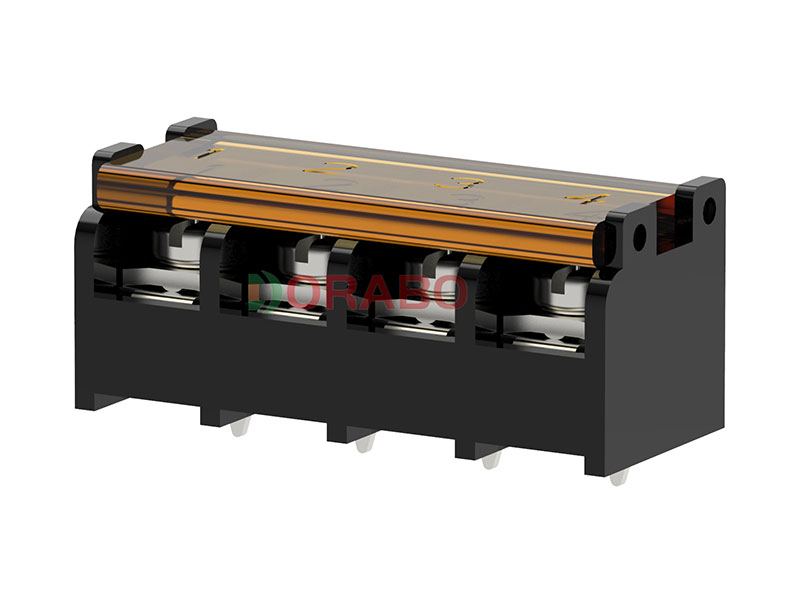

栅栏式接线端子 DBT50G-9.5
颜色：
- 产品类别 栅栏式单层端子台
- 标称工作电流 20 A
- 额定电压(III/2) 300V
- 额定横截面 22-12AWG
- 电位数 2-24
- 行数 1
- 每行位数 2-24
- 产品系列 DBT50G

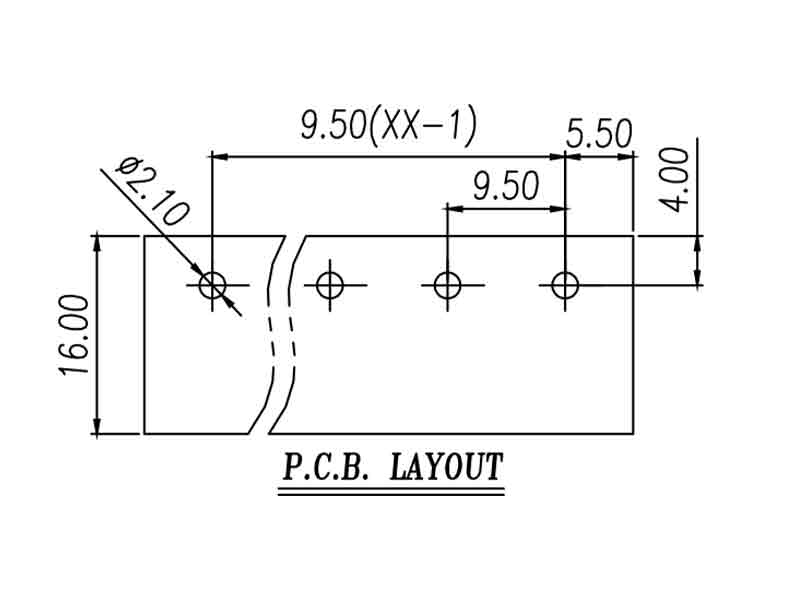

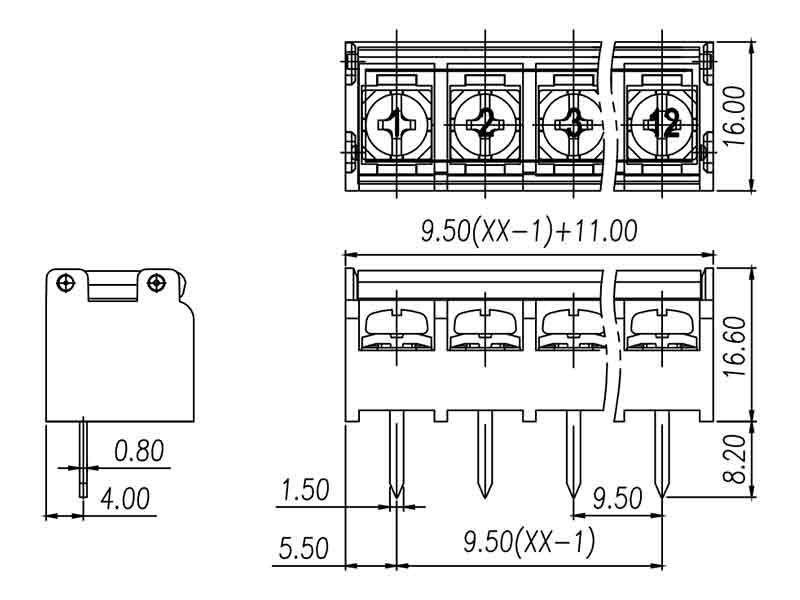

- 针距 9.5 mm
- 接线方式 带压片的螺钉连接
- 螺钉头规格 十字开槽
- 安装 波峰焊
- 导线／PCB连接方向 0 °
- 颜色 黑色
- 针脚排列 直线排列
- 焊针[P] 3.6 mm
- 每个电势的焊针数量 1
- 包装类型 纸箱包装
产品参数
查看全部 收起全部
-
技术数据-UL/CUL
-
技术数据-IEC
-
栅板式端子台的设计，提供了6.35~13mm 多种规格脚距选择。
-
各规格均可搭配各种端子，对应电压150~600V，电流10~40A。
-
产品提供双面隔板以及三面隔板设计，方便不同的线路接线保护与导引
-
-
材料信息
螺丝 M4.0 Steel Ni plated 焊脚 Copper alloy，Sn plated 塑件 PA66，UL94V-0 -
一般参数
参考标准 UL IEC 额定电压 300V 450V 额定电流 20A 24A 使用线径 22-12AWG 2.5mm² 接触电阻 20mΩ 绝缘电阻 500MΩ/DC500V 耐电压 AC2000V/1Min 温度范围 -40℃~+105℃ 扭矩 6.1Kgf.cm/0.6Nm/5.43Lb.in -
认证
-
产品环境合规性
产品优势
-
螺钉连接方式，可在全球范围内使用
-
栅栏式接线结构，连接稳定可靠
-
焊板安装，可实现设备与PCB的电气连接
