PCB插座 DB2ERHC-3.5
颜色：
- 产品类别 印刷线路板壳体
- 额定横截面 1.5 mm2
- 颜色 绿色
- 额定电流 8 A
- 额定电压(III/2) 160 V
- 触点表面 锡
- 触点类型 针式连接器
- 电位数 4-48
- 行数 2
- 位数 4-48
- 连接量 4-48
- 产品系列 DB2ERHC

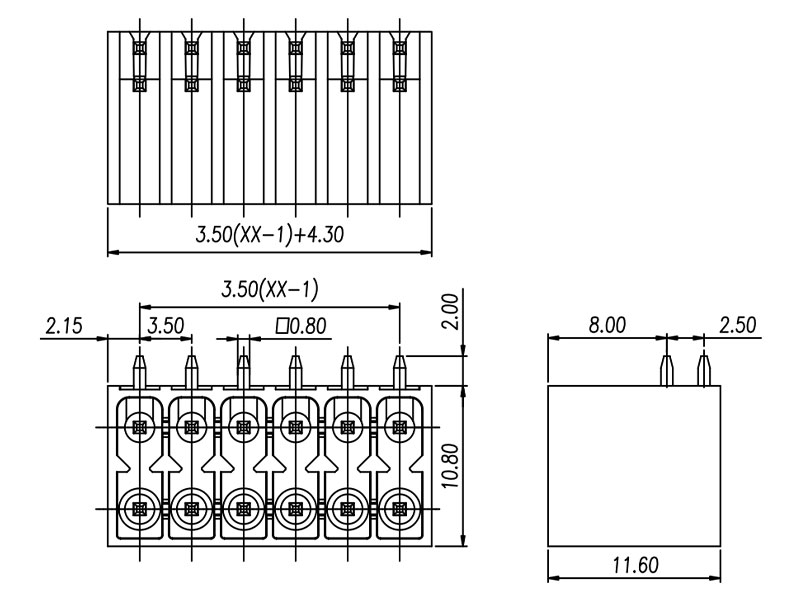

- 针距 3.5 mm
- 安装 波峰焊
- 针脚排列 直线排列
- 焊针[P] 3.5 mm
- 每个电势的焊针数量 1
- 插拔系统 COMBICON DB2ERHC
- 针式连接器样式对齐 标准
- 互锁 不带
- 安装 不带
- 包装类型 纸箱包装
查看全部 收起全部
-
| 等级 Use Group |
|
| 额定电压 Rate Voltage [V] |
|
| 额定电流 Rated Current [A] |
|
| 接线范围 Wire Range [AWG] |
|
| 耐电压 Dielectric Voltage-Withstand |
|
-
| 过电压类别 Overvoltage Category |
|
| 污染等级 Contamination Class |
|
| 额定电压 Rated Voltage [V] |
|
| 额定电流 Rated Current [A] |
|
| 额定冲击电压 Impulse withstand voltage [KV] |
|
| 导线截面积[硬/柔] Conductor cross section [mm²] |
|
-
| 绝缘材料 Insulation Material |
|
| 阻燃等级 Flame relardant rating |
|
| 导体材料 Conductor Material |
|
| 导体表面镀层 Plating of conductor surface |
|
-
| 间距/极数 Pitch/Poles [mm]/[P] |
|
| 剥线长度 Stripping Length [mm] |
|
| 螺丝/扭矩 Screw/Torque(Max)[N.m] |
|
| 工作温度 Operating temperature [℃] |
|
| 焊锡温度 Soldering temperature |
|
| 引针尺寸 Pin dimensions [mm] |
|

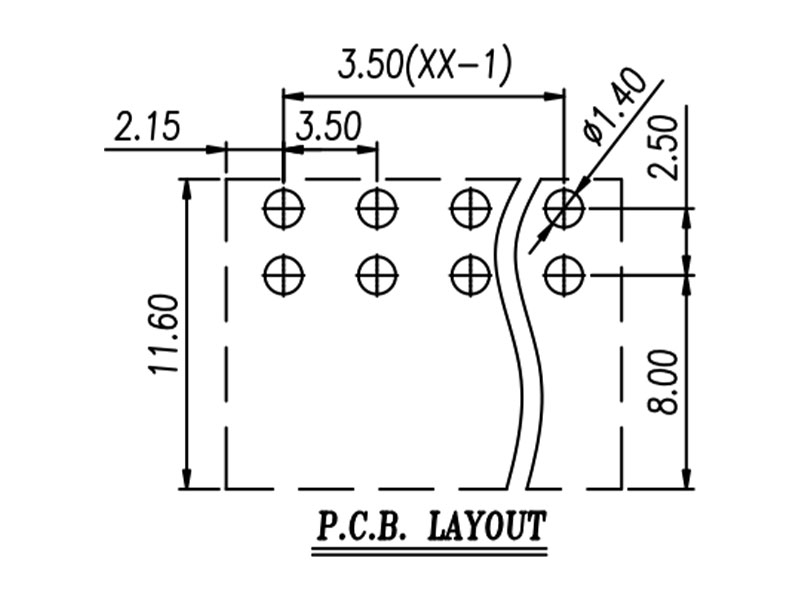

| PCB板孔径 PCB Hole Diameter [mm] |
|
-
-
- 多层导线连接，可达到较高的接触密度
- 小型部件尺寸，适用于空间狭窄的应用场合
- 通用型安装方式，可在全球范围内使用
