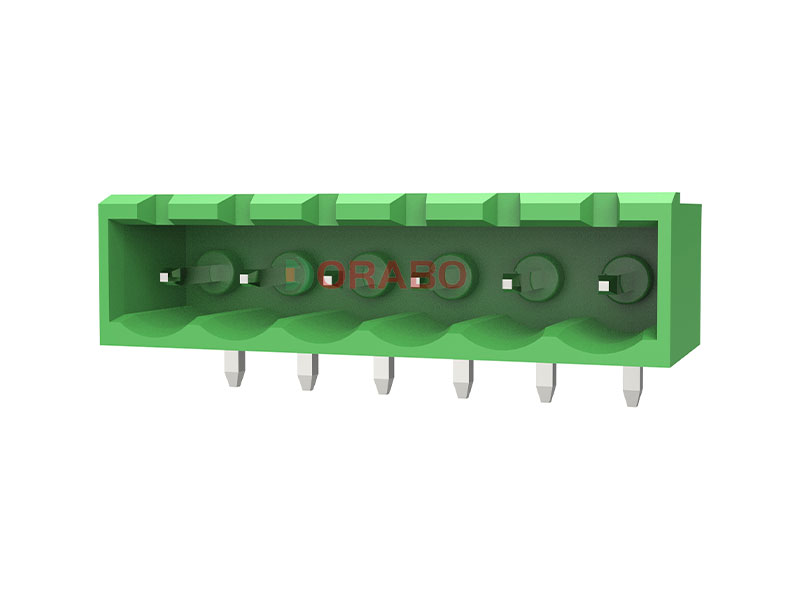

PCB插座 DB2ERC-5.08

颜色：

产品类别 印刷线路板壳体
额定横截面 2.5 mm2
颜色绿色
标称工作电流 16 A (参见温度负荷曲线)
额定电压(III/2) 320 V
触点表面锡
触点类型 针式连接器
电位数 2-24
行数 1
位数 2-24
连接量 2-24
产品系列 DB2ERC
针距 5.08 mm
安装 波峰焊
针脚排列 直线排列
焊针[P] 3.5 mm
每个电势的焊针数量 1
插拔系统 COMBICON DB2ERC
针式连接器样式对齐标准
互锁不带
安装不带
包装类型 纸箱包装

产品参数

收起全部

技术数据-UL/CUL

等级 Use Group

B

C

D

额定电压 Rate Voltage [V]

300

-

300

额定电流 Rated Current [A]

15

-

10

接线范围 Wire Range [AWG]

/

耐电压 Dielectric Voltage-Withstand

1.6KV

技术数据-IEC

过电压类别 Overvoltage Category

III

III

II

污染等级 Contamination Class

3

2

2

额定电压 Rated Voltage [V]

250

320

400

额定电流 Rated Current [A]

10

10

10

额定冲击电压 Impulse withstand voltage [KV]

4

4

4

导线截面积[硬/柔] Conductor cross section [mm²]

/

材料信息

绝缘材料 Insulation Material

PA66

阻燃等级 Flame relardant rating

UL94V-0

导体材料 Conductor Material

Copper alloy

导体表面镀层 Plating of conductor surface

Sn plated

一般参数

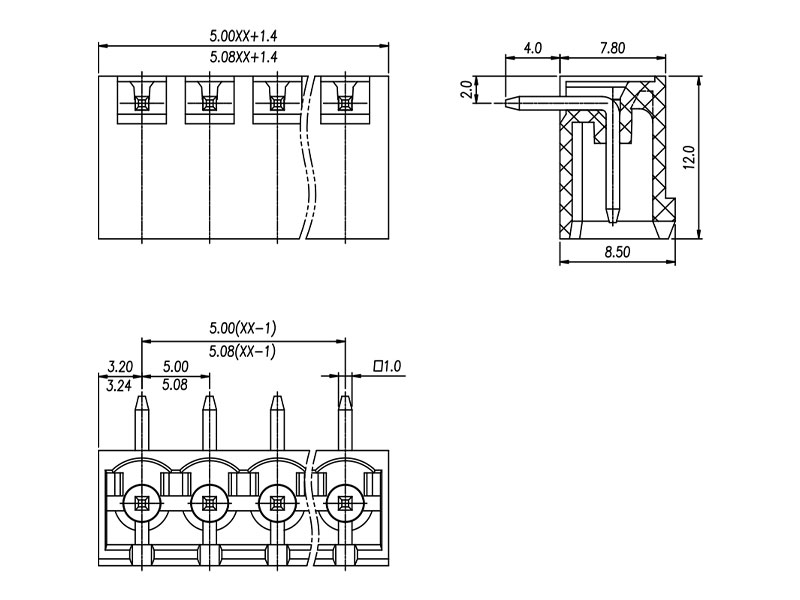

间距/极数 Pitch/Poles [mm]/[P]

5.0，5.08/2-24

剥线长度 Stripping Length [mm]

/

螺丝/扭矩 Screw/Torque(Max)[N.m]

/

工作温度 Operating temperature [℃]

-40~+105

焊锡温度 Soldering temperature

250℃/5S

引针尺寸 Pin dimensions [mm]

1.0*1.0

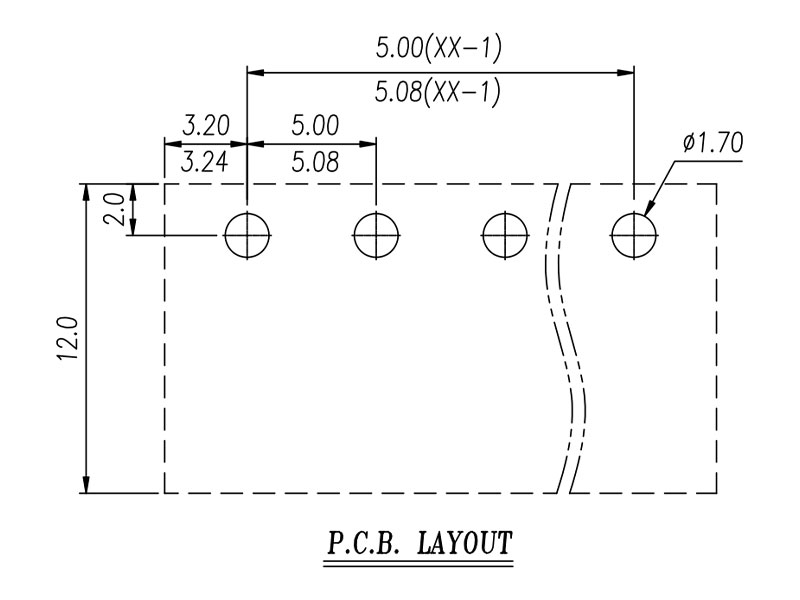

PCB板孔径 PCB Hole Diameter [mm]

∅1.7

认证
产品环境合规性

产品优势

确保设备设计的高度灵活性 – 只需一个插座，便可满足运用了不同连接技术的连接器所需
通用型安装方式，可在全球范围内使用
插拔方向平行于PCB
封闭式轮廓可确保插拔式连接的稳定性
采用插拔式模块，可轻松更换PCB
