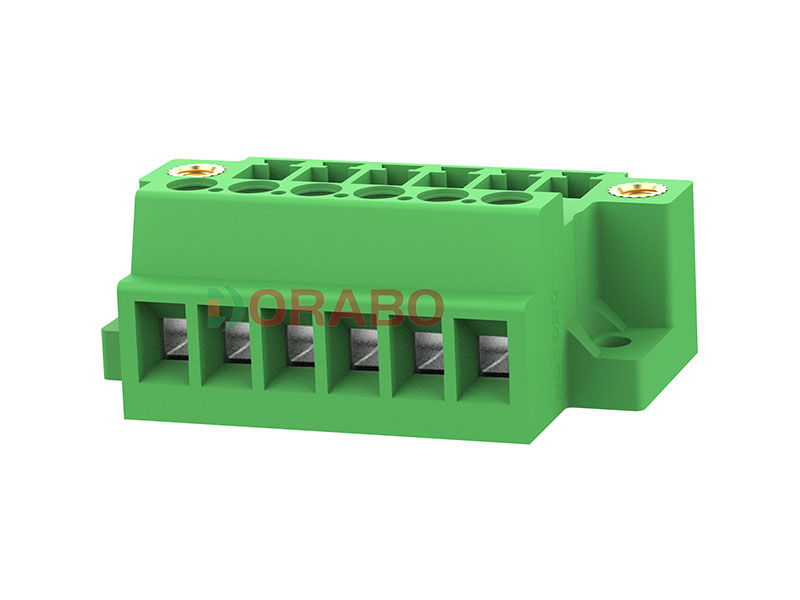

PCB插座 DB2EGBM-3.81
颜色：
- 产品类别 直接插拔式连接器
- 额定横截面 1.5 mm2
- 颜色 绿色
- 额定电流 8 A
- 额定电压(III/2) 160 V
- 触点表面 锡
- 触点类型 针式连接器
- 电位数 2-24
- 行数 1
- 位数 2-24
- 连接量 2-24
- 产品系列 DB2EGBM
- 针距 3.81 mm
- 接线方式 带压片的螺钉连接
- 螺钉头规格 L 开槽
- 安装 直接安装
- 导线／PCB连接方向 0 °
- 每个电势的焊针数量 1
- 插拔系统 COMBICON DB2EGBM
- 互锁 螺钉紧固
- 安装 螺钉法兰
- 包装类型 纸箱包装
查看全部 收起全部
-
| 等级 Use Group |
|
| 额定电压 Rate Voltage [V] |
|
| 额定电流 Rated Current [A] |
|
| 接线范围 Wire Range [AWG] |
|
| 耐电压 Dielectric Voltage-Withstand |
|
-
| 过电压类别 Overvoltage Category |
|
| 污染等级 Contamination Class |
|
| 额定电压 Rated Voltage [V] |
|
| 额定电流 Rated Current [A] |
|
| 额定冲击电压 Impulse withstand voltage [KV] |
|
| 导线截面积[硬/柔] Conductor cross section [mm²] |
|
-
| 绝缘材料 Insulation Material |
|
| 阻燃等级 Flame relardant rating |
|
| 导体材料 Conductor Material |
|
| 导体表面镀层 Plating of conductor surface |
|
-
| 间距/极数 Pitch/Poles [mm]/[P] |
|
| 剥线长度 Stripping Length [mm] |
|
| 螺丝/扭矩 Screw/Torque(Max)[N.m] |
|
| 工作温度 Operating temperature [℃] |
|
| 焊锡温度 Soldering temperature |
|
| 引针尺寸 Pin dimensions [mm] |
|
| PCB板孔径 PCB Hole Diameter [mm] |
|
-
-
- 水平安装法兰用于通过螺钉连接固定在外壳或安装板上
- 确保设备设计的高度灵活性 – 只需一个插座，便可满足运用了不同连接技术的连接器所需
- 螺栓法兰保证高度的机械稳定性
