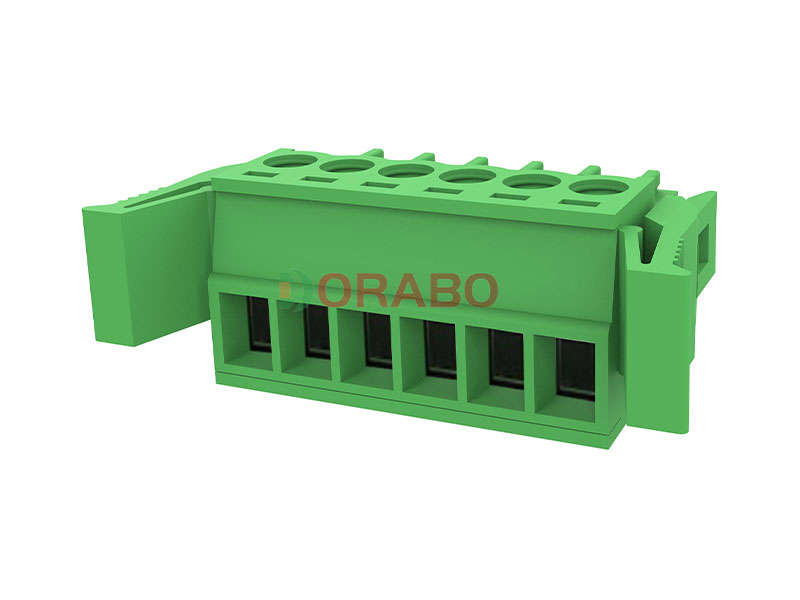

PCB插拔式连接器 DB2EKG-3.5
颜色：
- 产品类别 插拔式连接器
- 额定横截面 1.5 mm2
- 颜色 绿色
- 标称工作电流 8 A
- 额定电压(III/2) 160 V
- 触点表面 锡
- 触点类型 孔式连接器
- 电位数 2-24
- 行数 1
- 位数 2-24
- 连接量 2-24
- 产品系列 DB2EKG
- 针距 3.5 mm
- 接线方式 带压片的螺钉连接
- 导线／PCB连接方向 0 °
- 锁扣 锁扣
- 每个电势的焊针数量 1
- 插拔系统 COMBICON DB2EKG
- 互锁 卡扣锁定
- 安装 自锁法兰
- 包装类型 纸箱包装
产品参数
查看全部 收起全部
-
技术数据-UL/CUL
-
技术数据-IEC
过电压类别 Overvoltage Category III III II 污染等级 Contamination Class 3 2 2 额定电压 Rated Voltage [V] 160 160 250 额定电流 Rated Current [A] 7 7 7 额定冲击电压 Impulse withstand voltage [KV] 2.5 2.5 2.5 导线截面积[硬/柔] Conductor cross section [mm²] 0.5~1.5 -
材料信息
绝缘材料 Insulation Material PA66 阻燃等级 Flame relardant rating UL94V-0 导体材料 Conductor Material Copper alloy 导体表面镀层 Plating of conductor surface Ni plated -
一般参数

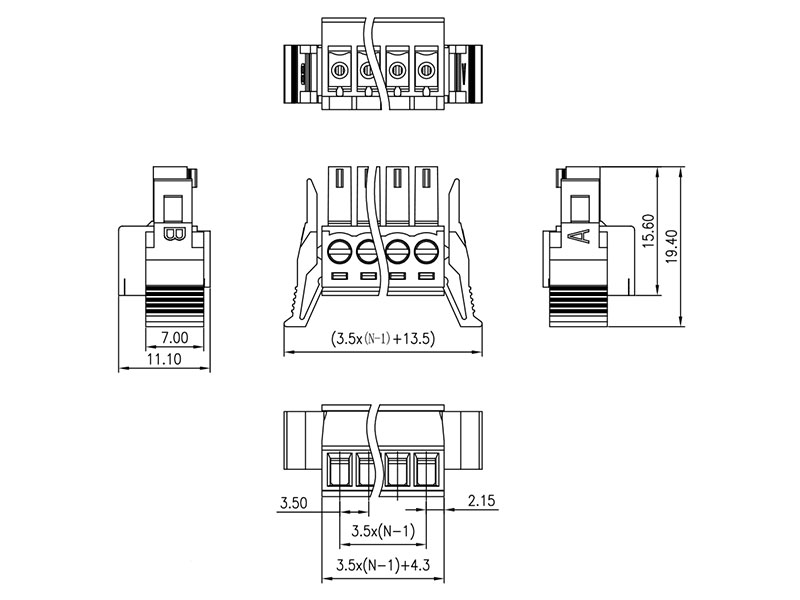

间距/极数 Pitch/Poles [mm]/[P] 3.5，3.81/2-24 剥线长度 Stripping Length [mm] 6-7 螺丝/扭矩 Screw/Torque(Max)[N.m] M2/0.2 工作温度 Operating temperature [℃] -40~+105 焊锡温度 Soldering temperature / 引针尺寸 Pin dimensions [mm] / PCB板孔径 PCB Hole Diameter [mm] / -
认证
-
产品环境合规性
产品优势
- 通用型连接方式，可在全球范围内使用
- 最大接触力，升温较低
- 允许连接两条绞线
- 螺栓法兰保证高度的机械稳定性
- 节约时间的插拔式连接方式，无需工具
- 直观式锁紧机构可防止意外断开
