| 等级 Use Group |
|
||||
|---|---|---|---|---|---|
| 额定电压 Rate Voltage [V] |
|
||||
| 额定电流 Rated Current [A] |
|
||||
| 接线范围 Wire Range [AWG] |
|
||||
| 耐电压 Dielectric Voltage-Withstand |
|
||||

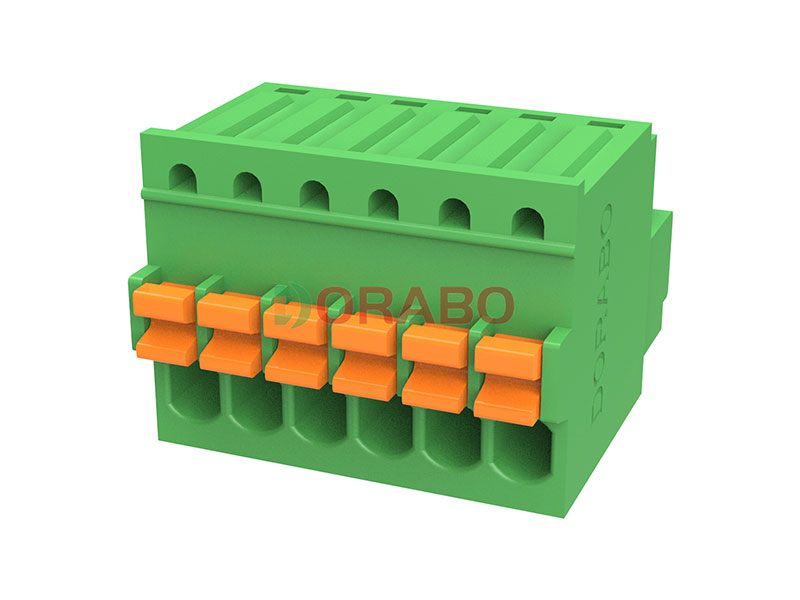

PCB插拔式连接器 DB2EKD-2.5
颜色：
- 产品类别 插拔式连接器
- 额定横截面 0.5 mm2
- 颜色 绿色
- 标称工作电流 4 A
- 额定电压(III/2) 160 V
- 触点表面 锡
- 触点类型 孔式连接器
- 电位数 2-24
- 行数 1
- 位数 2-24
- 连接量 2-24
- 产品系列 DB2EKD
- 针距 2.5 mm
- 接线方式 直插式弹簧连接
- 导线／PCB连接方向 0 °
- 每个电势的焊针数量 1
- 插拔系统 COMBICON DB2EKD
- 互锁 不带
- 安装 不带
- 包装类型 纸箱包装
产品参数
查看全部 收起全部
-
技术数据-UL/CUL
-
技术数据-IEC
过电压类别 Overvoltage Category III III II 污染等级 Contamination Class 3 2 2 额定电压 Rated Voltage [V] 100 160 320 额定电流 Rated Current [A] 5 5 5 额定冲击电压 Impulse withstand voltage [KV] 1.5 2.5 2.5 导线截面积[硬/柔] Conductor cross section [mm²] 0.2~0.5 -
材料信息
绝缘材料 Insulation Material PA66 阻燃等级 Flame relardant rating UL94V-0 导体材料 Conductor Material Copper alloy 导体表面镀层 Plating of conductor surface Ni piated -
一般参数

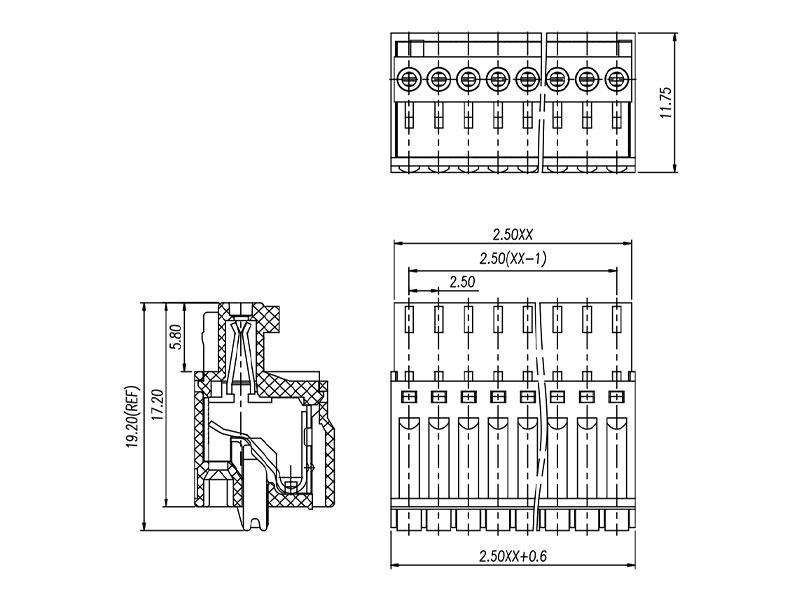

间距/极数 Pitch/Poles [mm]/[P] 2.5/2~24 剥线长度 Stripping Length [mm] 7~8 螺丝/扭矩 Screw/Torque(Max)[N.m] / 工作温度 Operating temperature [℃] -40~+105 焊锡温度 Soldering temperature / 引针尺寸 Pin dimensions [mm] / PCB板孔径 PCB Hole Diameter [mm] / -
认证
-
产品环境合规性
产品优势
- 节约时间的插拔式连接方式，无需工具
- 设定的接触力保证触点长期保持稳定
- 通过颜色编码的操纵杆便于直观使用
- 从单一方向即可连接和断开导线，从而可将其整合到设备的正面
- 使用内置的测试元件，可快速方便地进行测试
