| 等级 Use Group |
|
||||
|---|---|---|---|---|---|
| 额定电压 Rate Voltage [V] |
|
||||
| 额定电流 Rated Current [A] |
|
||||
| 接线范围 Wire Range [AWG] |
|
||||
| 耐电压 Dielectric Voltage-Withstand |
|
||||

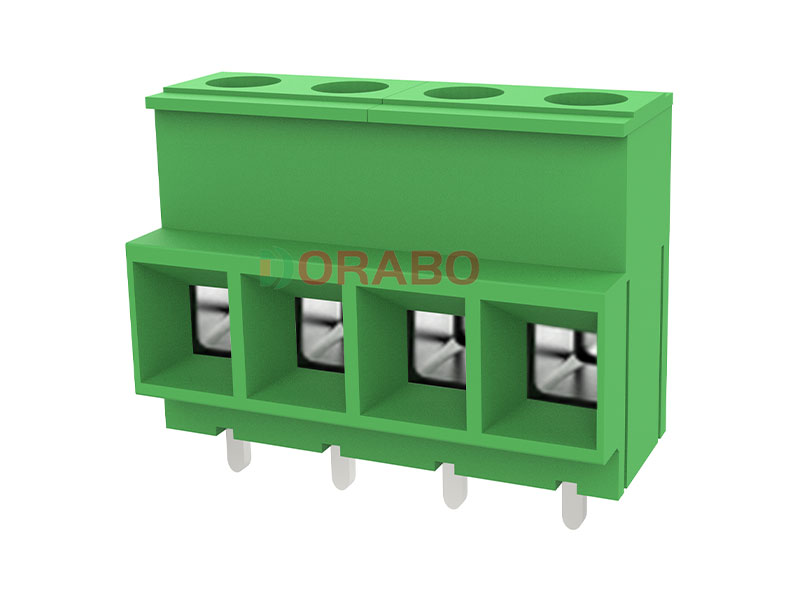

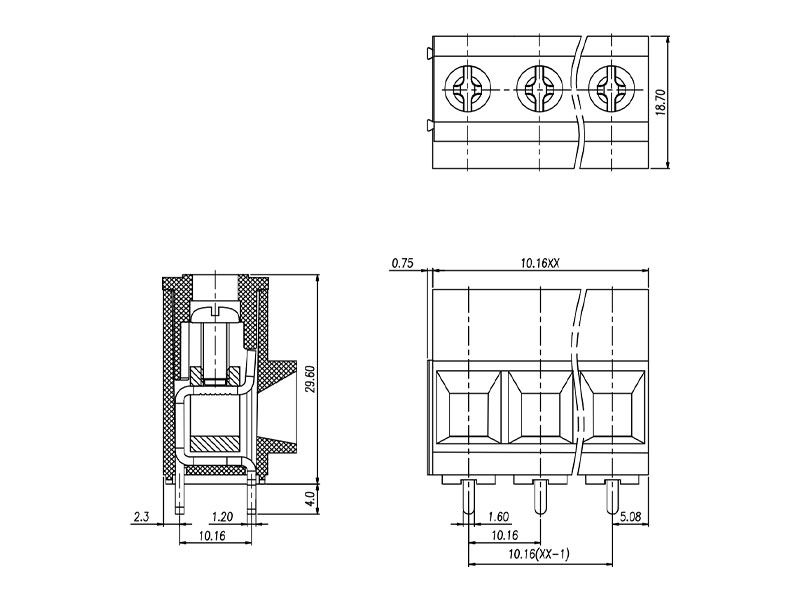

PCB端子 DB135-10.16
颜色：
- 产品类别 固定式连接器
- 额定电流 76 A
- 额定电压(III/2) 1000 V
- 额定横截面 16 mm2
- 电位数 2-24
- 行数 1
- 每行位数 2-24
- 产品系列 DB136
- 针距 10.16 mm
- 接线方式 带压片的螺钉连接
- 螺钉头规格 L 开槽
- 安装 波峰焊
- 导线／PCB连接方向 0 °
- 颜色 绿色
- 针脚排列 直线排列
- 焊针[P] 5 mm
- 每个电势的焊针数量 2
- 包装类型 纸箱包装
产品参数
查看全部 收起全部
-
技术数据-UL/CUL
-
技术数据-IEC
过电压类别 Overvoltage Category III III II 污染等级 Contamination Class 3 2 2 额定电压 Rated Voltage [V] 630 1000 1000 额定电流 Rated Current [A] 57 57 57 额定冲击电压 Impulse withstand voltage [KV] 8 8 8 导线截面积[硬/柔] Conductor cross section [mm²] 2.5~10 -
材料信息
绝缘材料 Insulation Material PA66 阻燃等级 Flame relardant rating UL94V-0 导体材料 Conductor Material Copper alloy 导体表面镀层 Plating of conductor surface Sn plated -
一般参数

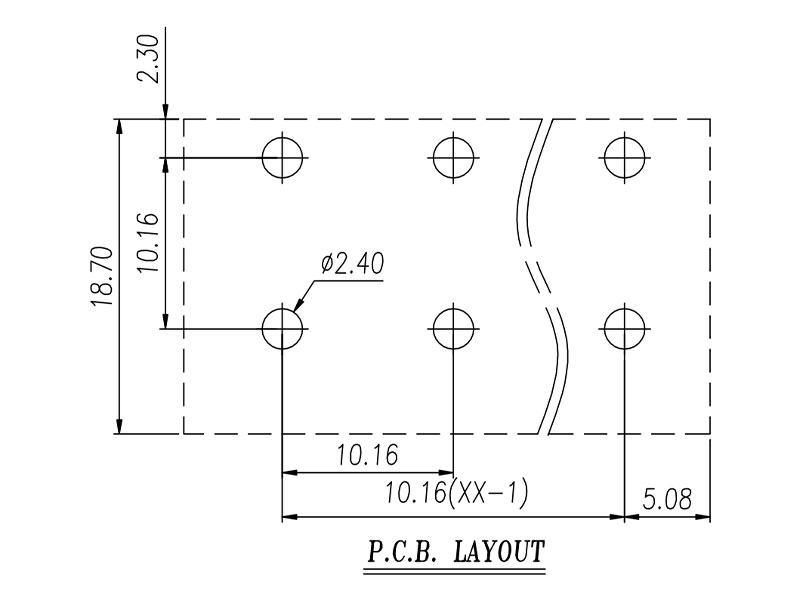

间距/极数 Pitch/Poles [mm]/[P] 10.16/2~24 剥线长度 Stripping Length [mm] 10 螺丝/扭矩 Screw/Torque(Max)[N.m] M4/1.2 工作温度 Operating temperature [℃] -40~+105 焊锡温度 Soldering temperature 250℃/5S 引针尺寸 Pin dimensions [mm] 1.2*1.6 PCB板孔径 PCB Hole Diameter [mm] Ø2.4 -
认证
-
产品环境合规性
产品优势
- 通用型连接方式，可在全球范围内使用
- 最大接触力，升温较低
- 允许连接两条绞线
- 使用内置的测试元件，可快速方便地进行测试
- 通过侧面的锁扣可以组合不同位数
- 内置保护导轨，可防止插错弹性变形管下的导线
