| 等级 Use Group |
|
||||
|---|---|---|---|---|---|
| 额定电压 Rate Voltage [V] |
|
||||
| 额定电流 Rated Current [A] |
|
||||
| 接线范围 Wire Range [AWG] |
|
||||
| 耐电压 Dielectric Voltage-Withstand |
|
||||

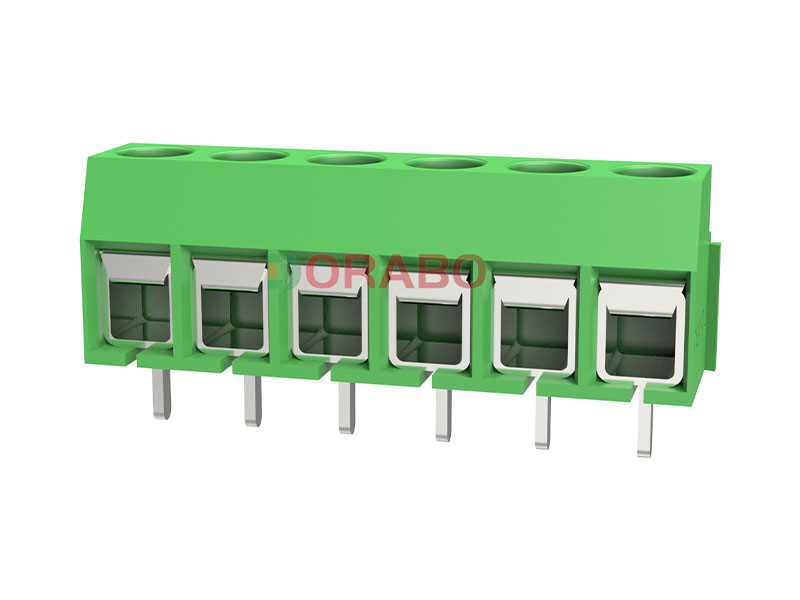

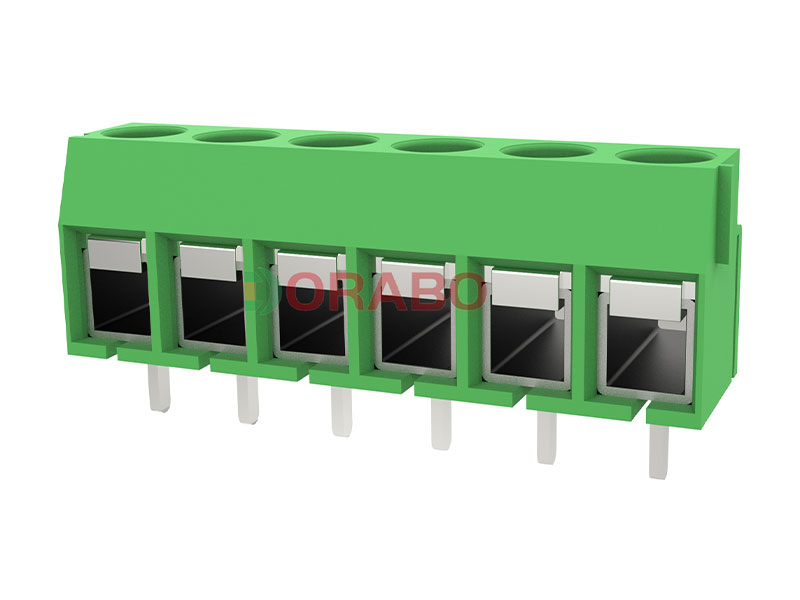

弹片式接线端子 DB126V-5.0
颜色：
- 产品类别 弹片式连接器
- 标称工作电流 18 A
- 额定电压(III/2) 250 V
- 额定横截面 2.5 mm2
- 电位数 2-24
- 行数 1
- 每行位数 2-24
- 产品系列 DB126V
- 针距 5 mm
- 接线方式 带导线保护装置的螺钉连接
- 安装 波峰焊
- 导线／PCB连接方向 0 °
- 颜色 绿色
- 针脚排列 直线排列
- 焊针[P] 3.5 mm
- 每个电势的焊针数量 1
- 包装类型 纸箱包装
产品参数
查看全部 收起全部
-
技术数据-UL/CUL
-
技术数据-IEC
过电压类别 Overvoltage Category III III II 污染等级 Contamination Class 3 2 2 额定电压 Rated Voltage [V] 250 400 630 额定电流 Rated Current [A] 18 18 18 额定冲击电压 Impulse withstand voltage [KV] 4 4 4 导线截面积[硬/柔] Conductor cross section [mm²] 0.5~2.5 -
材料信息
绝缘材料 Insulation Material PA66 阻燃等级 Flame relardant rating UL94V-0 导体材料 Conductor Material Copper alloy 导体表面镀层 Plating of conductor surface Sn plated -
一般参数

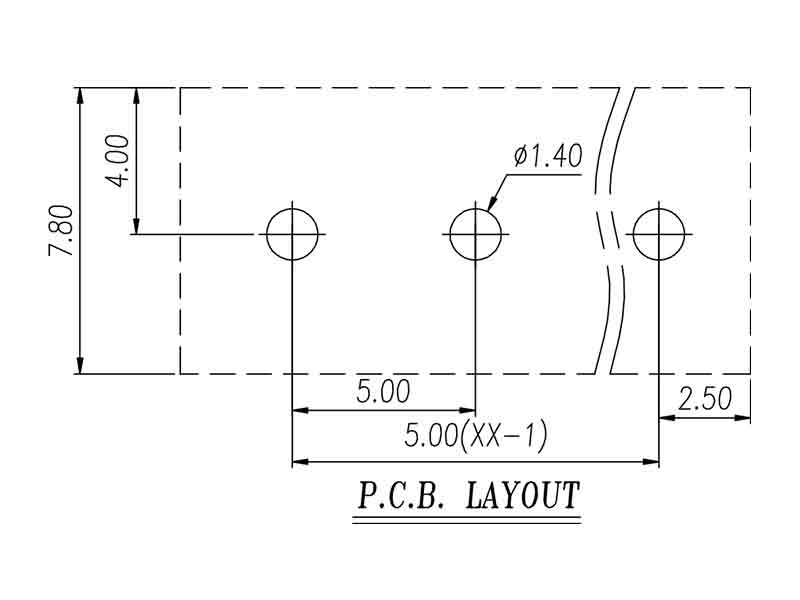

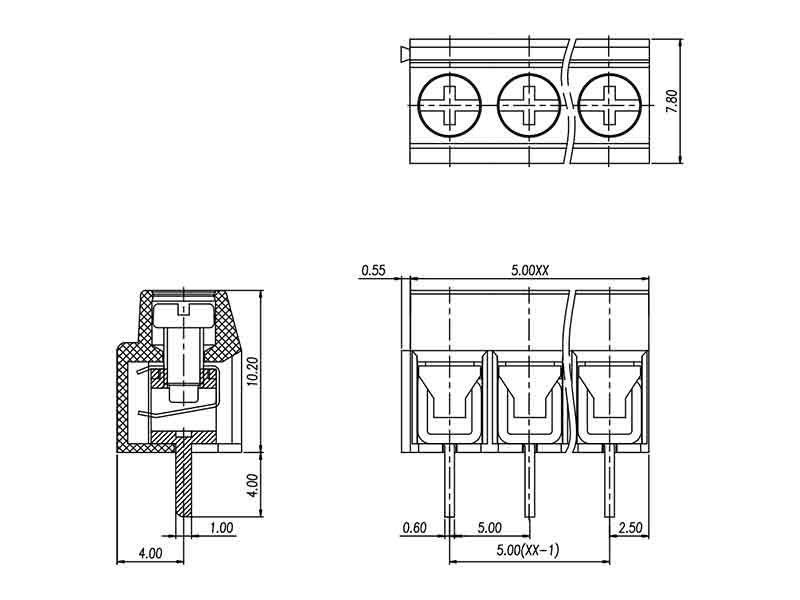

间距/极数 Pitch/Poles [mm]/[P] 5.0/2~24 剥线长度 Stripping Length [mm] 6~7 螺丝/扭矩 Screw/Torque(Max)[N.m] M2.5/0.25 工作温度 Operating temperature [℃] -40~+105 焊锡温度 Soldering temperature 250℃/5S 引针尺寸 Pin dimensions [mm] 0.6*1.0 PCB板孔径 PCB Hole Diameter [mm] Ø1.4 -
认证
-
产品环境合规性
产品优势
-
通用型连接方式，可在全球范围内使用
-
最大接触力，升温较低
-
方形连接器，接线容量大
-
允许连接两条绞线
-
通过侧面的锁扣可以组合不同位数
