PCB插座 DB3ERHF-7.62

印刷线路板壳体, 额定横截面: 6 mm2, 颜色: 绿色, 额定电流: 41 A, 额定电压(III/2): 630 V, 触点表面: 锡, 触点类型: 针式连接器, 电位数: 2-12, 行数: 1, 位数: 2-12, 连接量: 2-12, 产品系列: DB3ERHF, 针距: 7.62 mm, 安装: 波峰焊, 针脚排列: 直线排列, 焊针[P]: 4.2 mm, 每个电势的焊针数量: 3, 插拔系统: COMBICON DB3ERHF, 针式连接器样式对齐: 反向, 互锁: 不带, 安装: 不带, 包装类型: 纸箱包装

优势

☑通用型安装方式,可在全球范围内使用
☑标准插座 – 也适用于带自动即插即锁系统的连接器
☑确保设备设计的高度灵活性 – 只需一个插座,便可满足运用了不同连接技术的连接器所需
0
浏览量: 26,255
联系我们下载PDF 下载3D 下载CAD
  •

    技术数据-UL/CUL



    等级 Use Group
    B C D
    额定电压 Rate Voltage [V]
    300 300 300
    额定电流 Rated Current [A]
    41 41 10
    接线范围 Wire Range [AWG]
    /
    耐电压 Dielectric Voltage-Withstand
    1.6KV



    技术数据-IEC



    过电压类别 Overvoltage Category
    III III II
    污染等级 Contamination Class
    3 2 2
    额定电压 Rated Voltage [V]
    630 630 1000
    额定电流 Rated Current [A]
    41 41 41
    额定冲击电压 Impulse withstand voltage [KV]
    6 6 6
    导线截面积[硬/柔] Conductor cross section [mm²]
    /



    材料信息



    绝缘材料 Insulation Material
    PA66
    阻燃等级 Flame relardant rating
    UL94V-0
    导体材料 Conductor Material
    Copper alloy
    导体表面镀层 Plating of conductor surface
    Sn plat



    一般参数



    间距/极数 Pitch/Poles [mm]/[P]
    7.62/2-12
    剥线长度 Stripping Length [mm]
    /
    螺丝/扭矩 Screw/Torque(Max)[N.m]
    /
    工作温度 Operating temperature [℃]
    -40~+105
    焊锡温度 Soldering temperature
    250℃/5S
    引针尺寸 Pin dimensions [mm]
    0.8*1.0
    PCB板孔径 PCB Hole Diameter [mm]
    Ø1.6

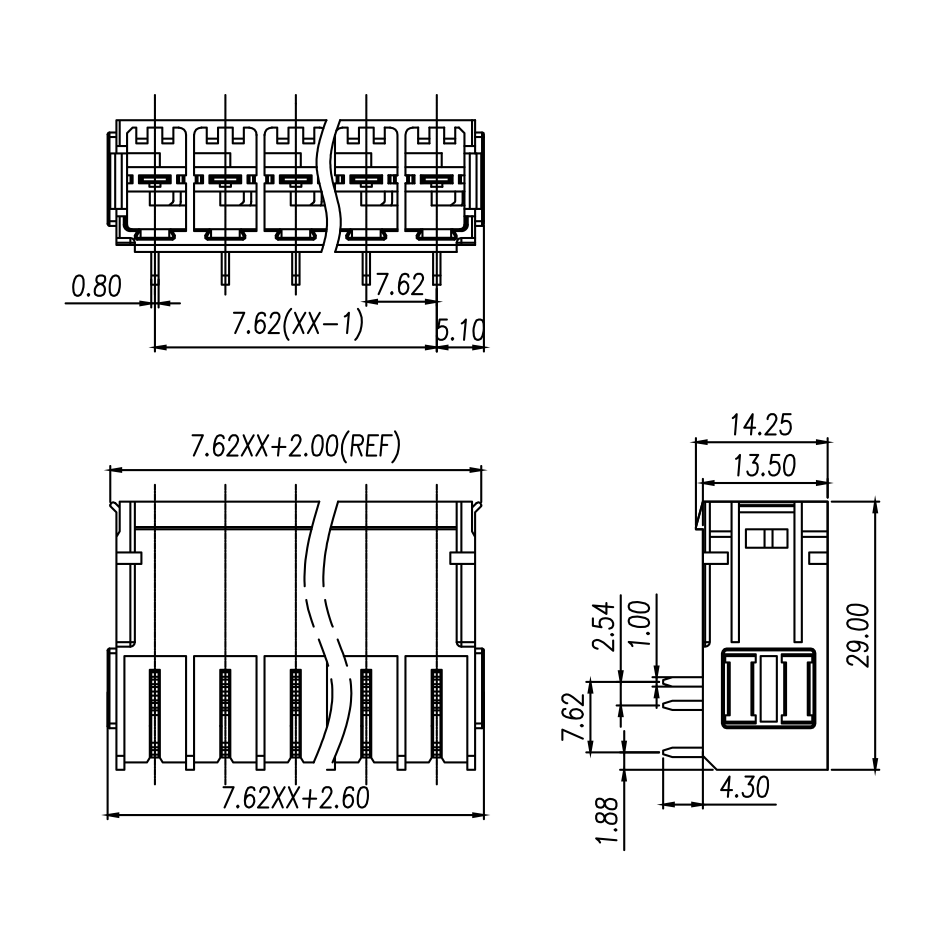

    尺寸图

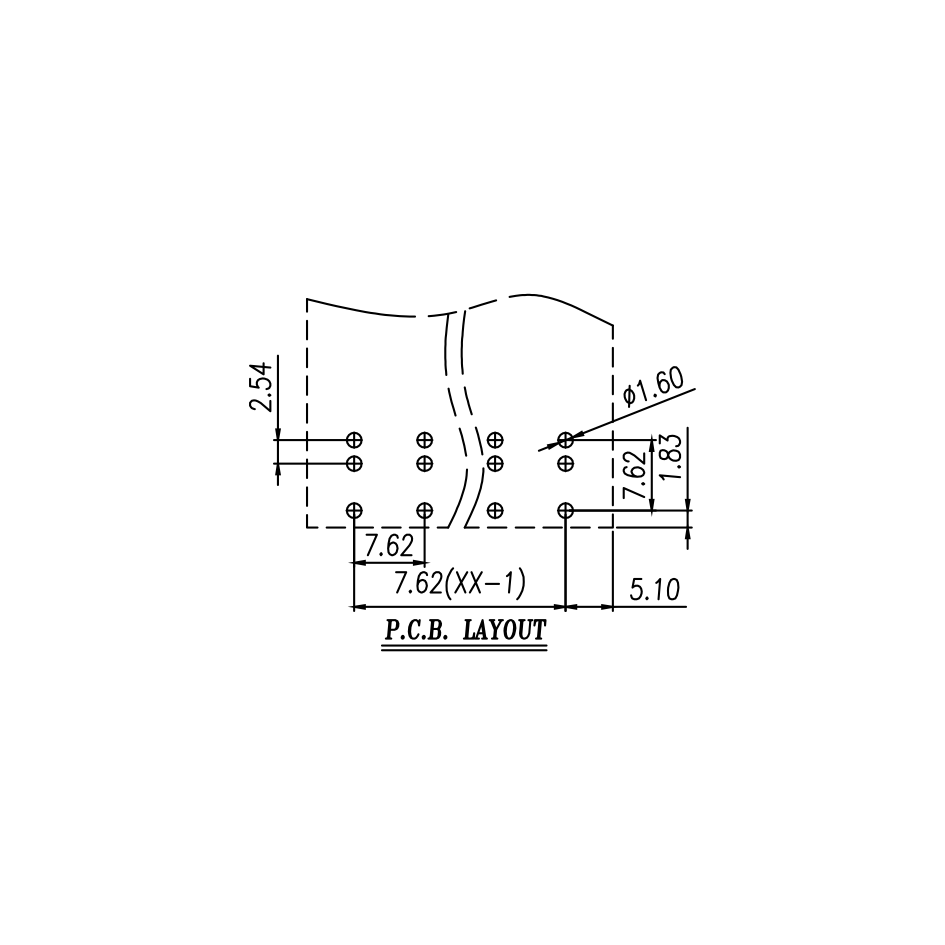

    PCB开孔图





插拔式连接器用于连接导线和印刷电路板,轻松安全地传输信号、数据和动力。针距从2.5 mm到15 mm,电流强度可达125 A,我们的XS至XL COMBICON范围总是能为您的设备或控制柜设计提供正确的解决方案。支持多种连接方法和安装方式,灵活性高并且适用于所有应用场合。
