PCB端子 DB301V-5.0

固定接线端子,标称工作电流:17.5A,额定电压(III/2)250V,额定横截面:1.5mm²,电位数: 2-24, 行数: 1, 每行位数: 2-24, 产品系列: DB301, 针距: 5 mm, 接线方式: 带导线保护装置的螺钉连接, 安装: 波峰焊, 导线/PCB连接方向: 0 °, 颜色: 蓝色, 针脚排列: 直线排列, 焊针[P]: 3.5 mm, 每个电势的焊针数量: 1, 包装类型: 纸箱包装。 当使用冷压头时,只有在符合过压类型/污染等级II/2类时才会达到最大电压250V。

优势

☑ 通用型安装方式,确保设备设计的高度灵活性
☑最大接触力,升温较低
☑通过侧面的锁扣可以组合不同位数

0
浏览量: 23,870
联系我们下载PDF 下载3D 下载CAD
  •

    技术数据-UL/CUL



    等级 Use Group
    B C D
    额定电压 Rate Voltage [V]
    250 - 250
    额定电流 Rated Current [A]
    16 - 10
    接线范围 Wire Range [AWG]
    22~14
    耐电压 Dielectric Voltage-Withstand
    1.5KV



    技术数据-IEC



    过电压类别 Overvoltage Category
    III III II
    污染等级 Contamination Class
    3 2 2
    额定电压 Rated Voltage [V]
    250 400 630
    额定电流 Rated Current [A]
    17.5 17.5 17.5
    额定冲击电压 Impulse withstand voltage [KV]
    4 4 4
    导线截面积[硬/柔] Conductor cross section [mm²]
    0.5~1.5



    材料信息



    绝缘材料 Insulation Material
    PA66
    阻燃等级 Flame relardant rating
    UL94V-0
    导体材料 Conductor Material
    Copper alloy
    导体表面镀层 Plating of conductor surface
    Sn plated



    一般参数



    间距/极数 Pitch/Poles [mm]/[P]
    5.0/2~24
    剥线长度 Stripping Length [mm]
    5~6
    螺丝/扭矩 Screw/Torque(Max)[N.m]
    M2.5/0.4
    工作温度 Operating temperature [℃]
    -40~+105
    焊锡温度 Soldering temperature
    250℃/5S
    引针尺寸 Pin dimensions [mm]
    Ø1.0
    PCB板孔径 PCB Hole Diameter [mm]
    Ø1.2

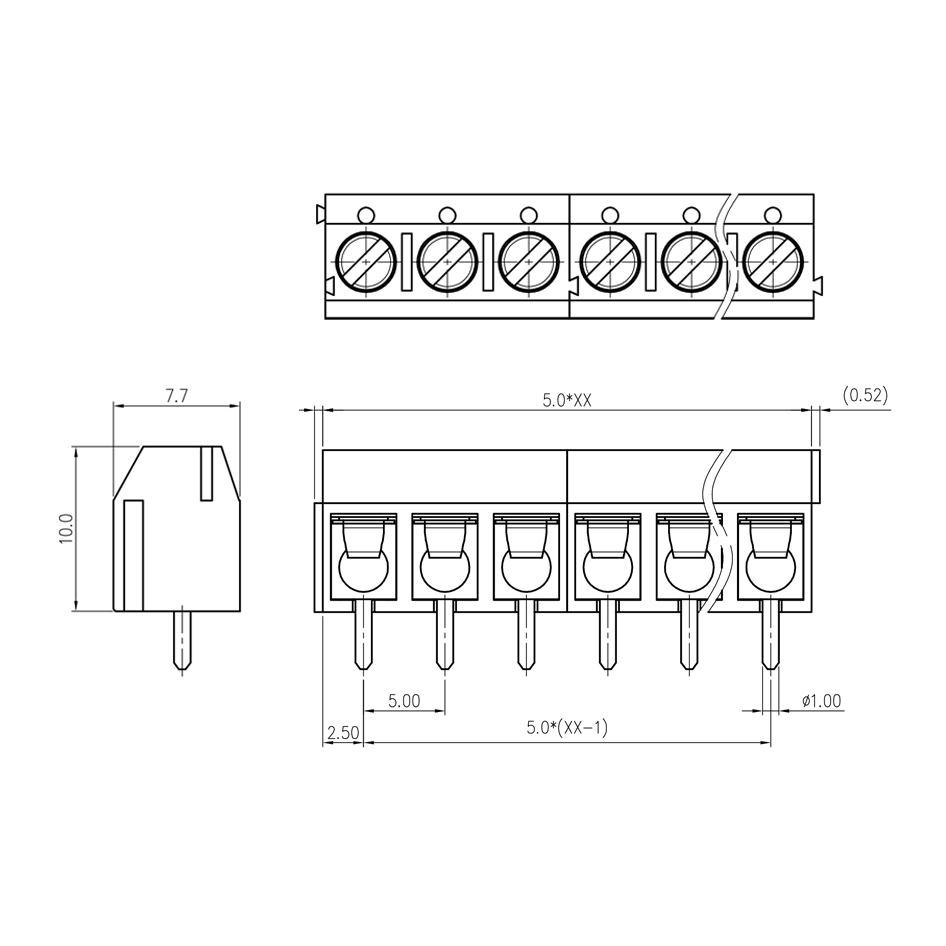

    尺寸图

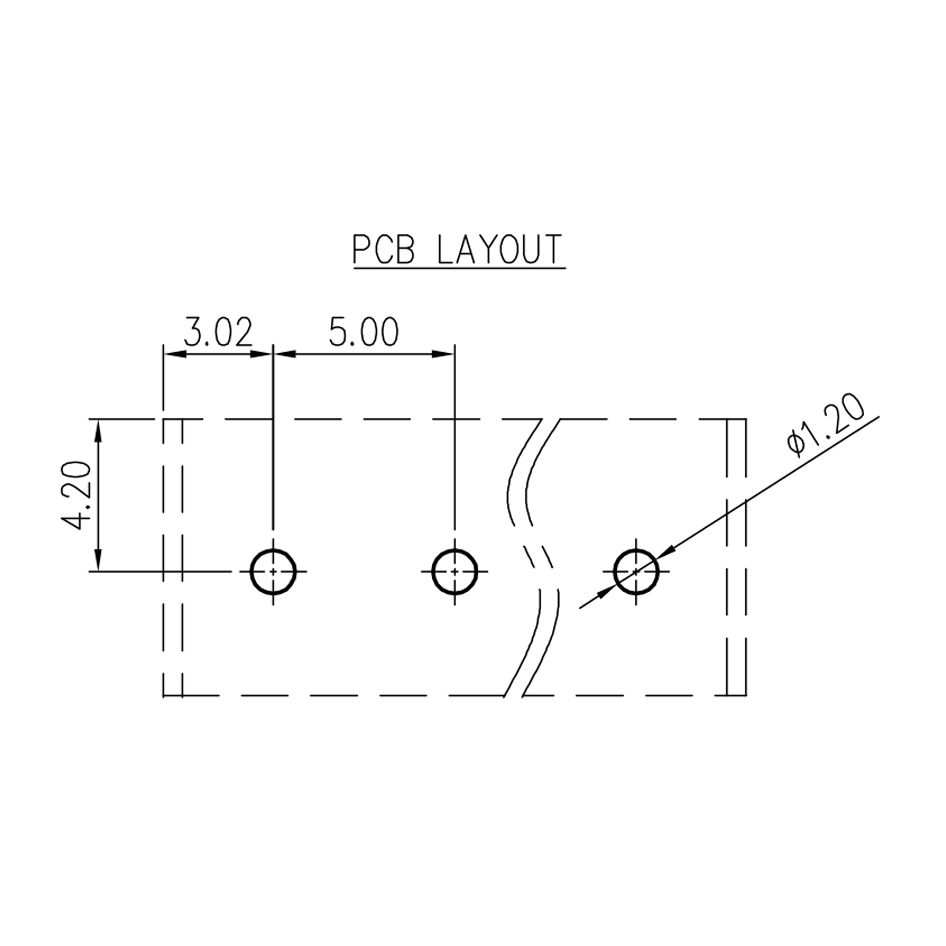

    PCB开孔图





其以最经济的方式,利用夹线体升降的原理,在设计上兼顾了结构紧凑及连接牢固两大特点。主要以2P、3P为基数,能根据需要自主拼接组合成任何需要的位数。产品可以连接截面为0.08mm2 至16mm2 的所有类型的导线,间距从2.54mm至15.0mm可供选择,有90°、135°、 180°三种进线方式。
