PCB端子 DB126-7.5-2P

固定式连接器, 标称工作电流: 18 A, 额定电压(III/2): 250 V, 额定横截面: 2.5 mm2, 电位数: 2, 行数: 1, 每行位数: 2, 产品系列: DB126, 针距: 7.5 mm, 接线方式: 带导线保护装置的螺钉连接, 安装: 波峰焊, 导线/PCB连接方向: 0 °, 颜色: 绿色, 针脚排列: 直线排列, 焊针[P]: 3.5 mm, 每个电势的焊针数量: 1, 包装类型: 纸箱包装。 当使用冷压头时,只有在符合过压类型/污染等级II/2类时才会达到最大电压250V。

优势

☑通用型连接方式,可在全球范围内使用
☑最大接触力,升温较低
☑方形连接器,接线容量大
☑允许连接两条绞线
☑通过侧面的锁扣可以组合不同位数
0
浏览量: 32,416
联系我们下载PDF 下载3D 下载CAD
  • 技术数据

    等级 Use Group
    B C D
    额定电压 Rate Voltage [V]
    300 - 300
    额定电流 Rated Current [A]
    8 - 8
    接线范围 Wire Range [AWG]
    26~14
    耐电压 Dielectric Voltage-Withstand
    1.6KV

    技术参数

    过电压类别 Overvoltage Category
    III III II
    污染等级 Contamination Class
    3 2 2
    额定电压 Rated Voltage [V]
    250 400 630
    额定电流 Rated Current [A]
    18 18 18
    额定冲击电压 Impulse withstand voltage [KV]
    4 4 4
    导线截面积[硬/柔] Conductor cross section [mm²]
    0.5~2.5

    材料

    绝缘材料 Insulation Material
    PA66
    阻燃等级 Flame relardant rating
    UL94V-0
    导体材料 Conductor Material
    Copper alloy
    导体表面镀层 Plating of conductor surface
    Sn plated

    一般参数

    间距/极数 Pitch/Poles [mm]/[P]
    7.5/2~24
    剥线长度 Stripping Length [mm]
    6~7
    螺丝/扭矩 Screw/Torque(Max)[N.m]
    M2.5/0.25
    工作温度 Operating temperature [℃]
    -40~+105
    焊锡温度 Soldering temperature
    260℃/5S
    引针尺寸 Pin dimensions [mm]
    0.6*1.0
    PCB板孔径 PCB Hole Diameter [mm]
    Ø1.4

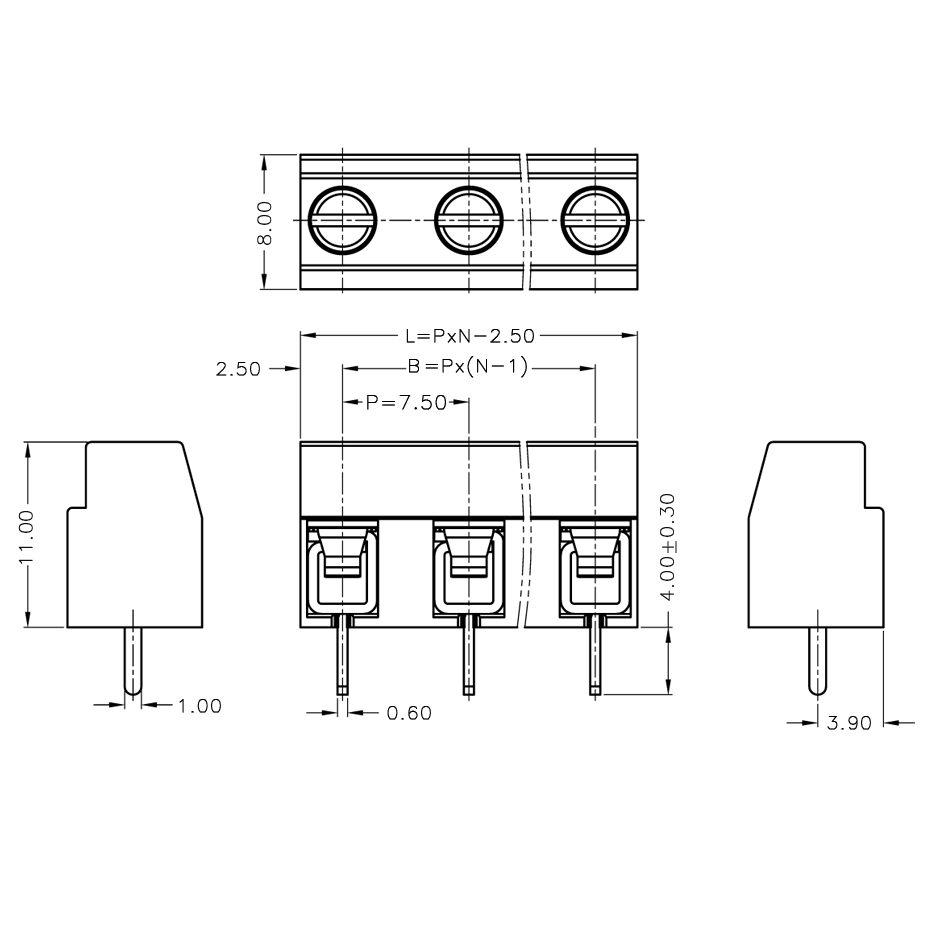

    尺寸图

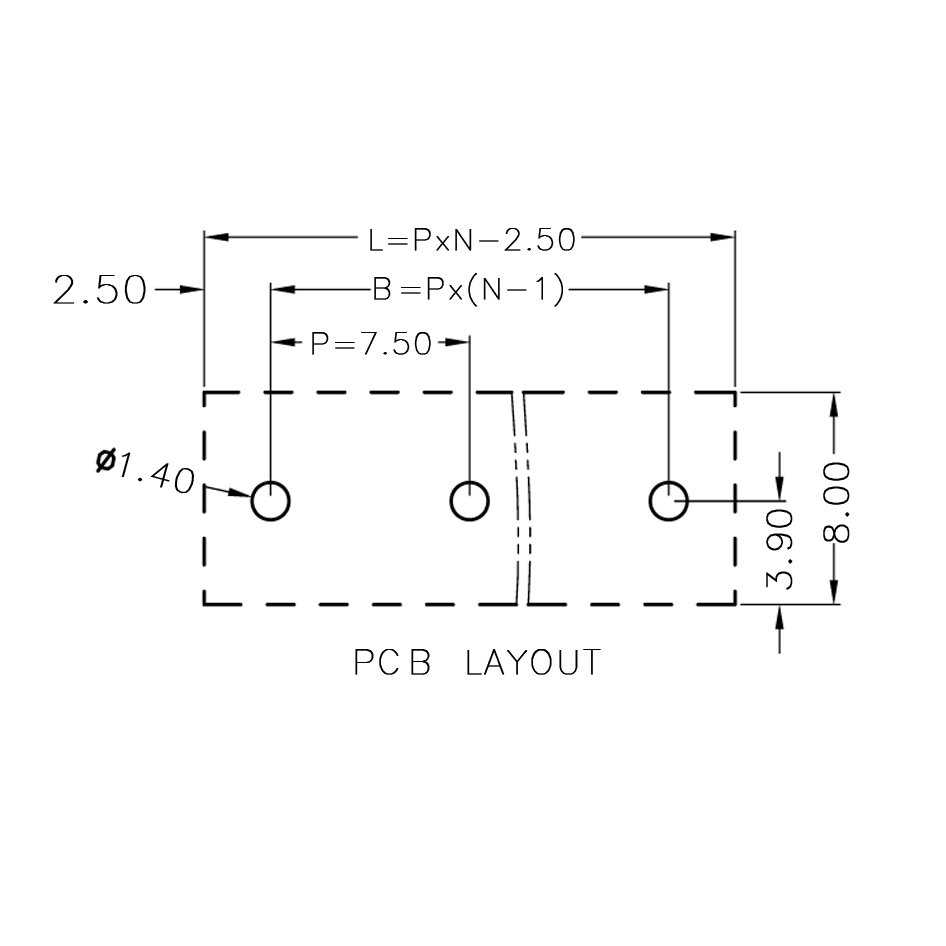

    PCB开孔图



其以最经济的方式,利用夹线体升降的原理,在设计上兼顾了结构紧凑及连接牢固两大特点。主要以2P、3P为基数,能根据需要自主拼接组合成任何需要的位数。产品可以连接截面为0.08mm2 至16mm2 的所有类型的导线,间距从2.54mm至15.0mm可供选择,有90°、135°、 180°三种进线方式。
