PCB端子 DB271VA-10.0

固定式连接器, 额定电流: 76 A, 额定电压(III/2): 1000 V, 额定横截面: 16 mm2, 电位数: 2-12, 行数: 1, 每行位数: 2-12, 产品系列: DB271VA, 针距: 10 mm, 接线方式: 直插式弹簧连接, 安装: 波峰焊, 导线/PCB连接方向: 90 °, 颜色: 绿色, 针脚排列: Z型针脚W, 焊针[P]: 4 mm, 每个电势的焊针数量: 3, 包装类型: 纸箱包装

优势

☑节约时间的插拔式连接方式,无需工具

☑设定的接触力保证触点长期保持稳定
☑可通过固定螺丝刀打开夹线位,从而方便地连接导线
☑采用了Z型焊针,符合非强制性认证600-V-UL
☑从单一方向即可连接和断开导线,从而可将其整合到设备的正面
1+
浏览量: 24,767
联系我们下载PDF 下载3D 下载CAD
  • 技术数据

    等级 Use Group
    B C D
    额定电压 Rate Voltage [V]
    600 600 600
    额定电流 Rated Current [A]
    66 66 5
    接线范围 Wire Range [AWG]
    18-4
    耐电压 Dielectric Voltage-Withstand
    2.2KV

    技术参数

    过电压类别 Overvoltage Category
    III III II
    污染等级 Contamination Class
    3 2 2
    额定电压 Rated Voltage [V]
    1000 1000 1000
    额定电流 Rated Current [A]
    76 76 76
    额定冲击电压 Impulse withstand voltage [KV]
    8 8 8
    导线截面积[硬/柔] Conductor cross section [mm²]
    0.2-16.0

    材料

    绝缘材料 Insulation Material
    PA66
    阻燃等级 Flame relardant rating
    UL94V-0
    导体材料 Conductor Material
    Copper alloy
    导体表面镀层 Plating of conductor surface
    Sn plated

    一般参数

    间距/极数 Pitch/Poles [mm]/[P]
    10/2-12
    剥线长度 Stripping Length [mm]
    18-20
    螺丝/扭矩 Screw/Torque(Max)[N.m]
    /
    工作温度 Operating temperature [℃]
    -40~+105
    焊锡温度 Soldering temperature
    260℃/5S
    引针尺寸 Pin dimensions [mm]
    1.2*1.0
    PCB板孔径 PCB Hole Diameter [mm]
    Ø1.8

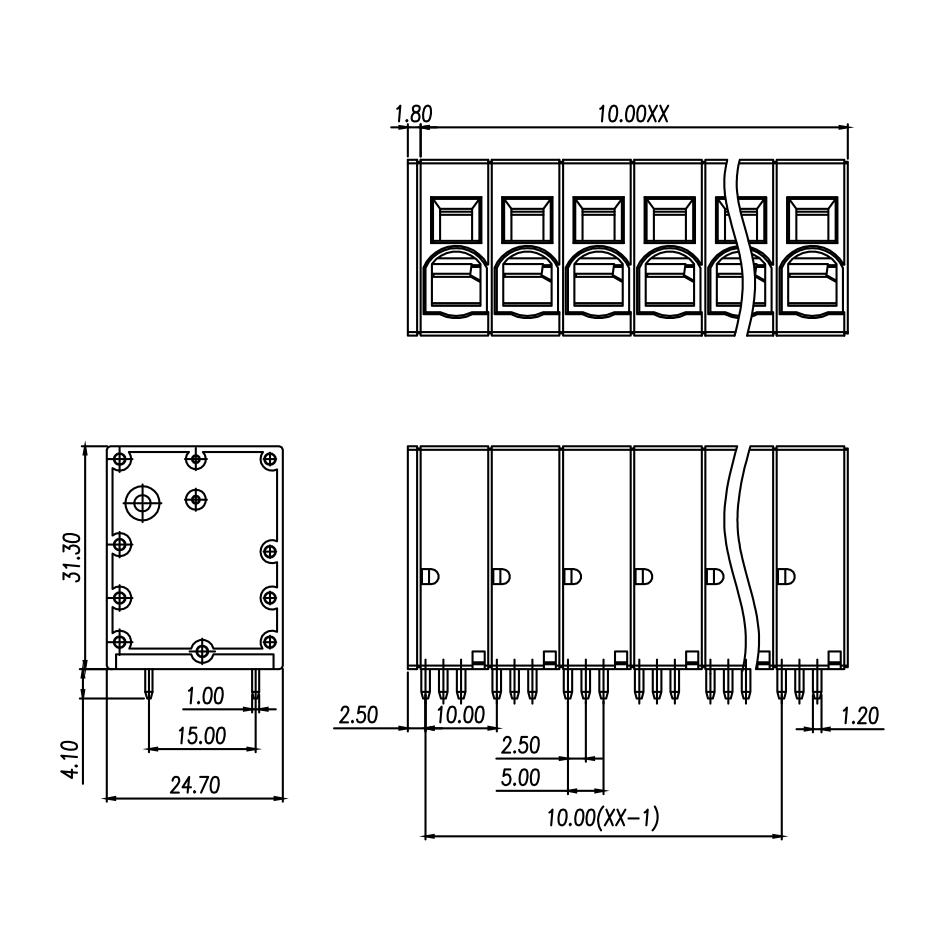

    尺寸图

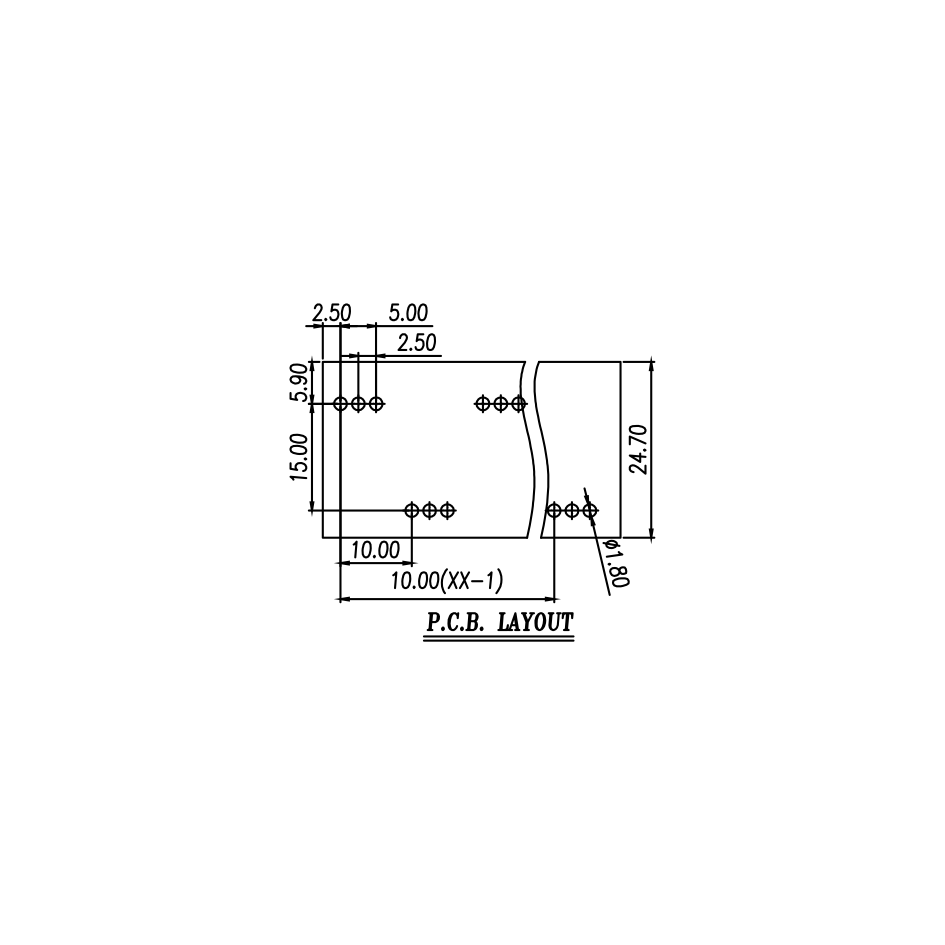

    PCB开孔图



结合接线焊板功能为一体的端子台,安装迅速并且节省空间易于维护。运用多种接线技术,有各种不同进线角度可供选择。针对不同的使用方式,提供单层/多层的接插选择,因应不同焊接方法提供材质上的选择。
