固定式连接器， 额定电流: 6 A， 额定电压(III/2): 160 V， 额定横截面: 0.5 mm2， 电位数: 1-30， 行数: 1， 每行位数: 1-30， 产品系列: DB141V， 针距: 2.54 mm， 接线方式: 直插式弹簧连接， 安装: 波峰焊， 导线／PCB连接方向: 90 °， 颜色: 绿色， 针脚排列: 直线排列， 焊针[P]: 3.4 mm， 每个电势的焊针数量: 2， 包装类型: 纸箱包装。 该产品可组成不同位数的连接器!
| 等级 Use Group |
|
||||
|---|---|---|---|---|---|
| 额定电压 Rate Voltage [V] |
|
||||
| 额定电流 Rated Current [A] |
|
||||
| 接线范围 Wire Range [AWG] |
|
||||
| 耐电压 Dielectric Voltage-Withstand |
|
||||
| 过电压类别 Overvoltage Category |
|
||||
|---|---|---|---|---|---|
| 污染等级 Contamination Class |
|
||||
| 额定电压 Rated Voltage [V] |
|
||||
| 额定电流 Rated Current [A] |
|
||||
| 额定冲击电压 Impulse withstand voltage [KV] |
|
||||
| 导线截面积[硬/柔] Conductor cross section [mm²] |
|
||||
| 绝缘材料 Insulation Material |
|
||
|---|---|---|---|
| 阻燃等级 Flame relardant rating |
|
||
| 导体材料 Conductor Material |
|
||
| 导体表面镀层 Plating of conductor surface |
|
||
| 间距/极数 Pitch/Poles [mm]/[P] |
|
||
|---|---|---|---|
| 剥线长度 Stripping Length [mm] |
|
||
| 螺丝/扭矩 Screw/Torque(Max)[N.m] |
|
||
| 工作温度 Operating temperature [℃] |
|
||
| 焊锡温度 Soldering temperature |
|
||
| 引针尺寸 Pin dimensions [mm] |
|
||
| PCB板孔径 PCB Hole Diameter [mm] |
|
||

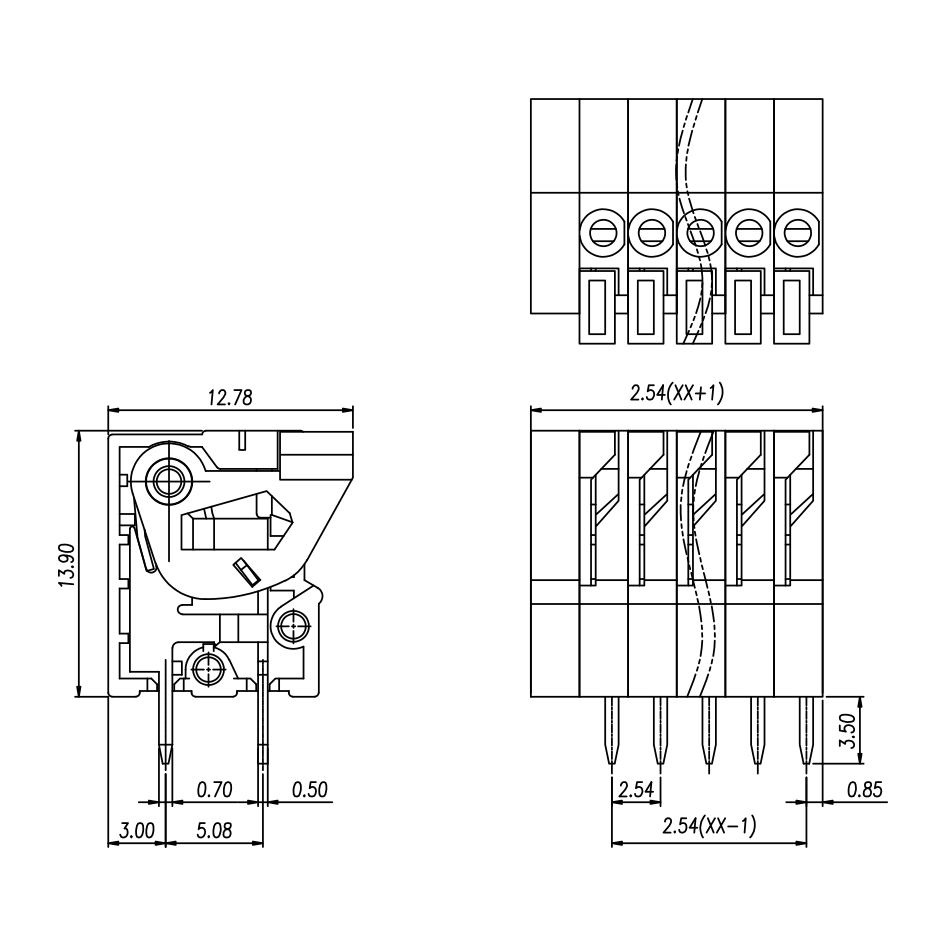

尺寸图
|

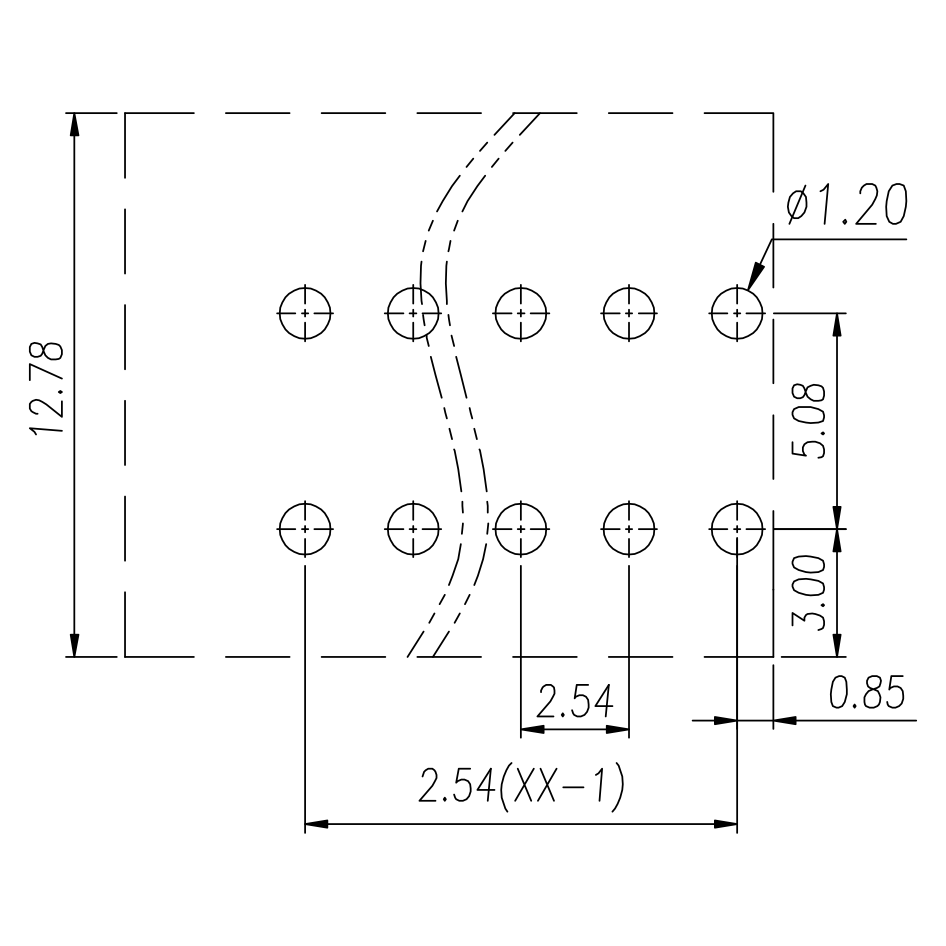

PCB开孔图
|
