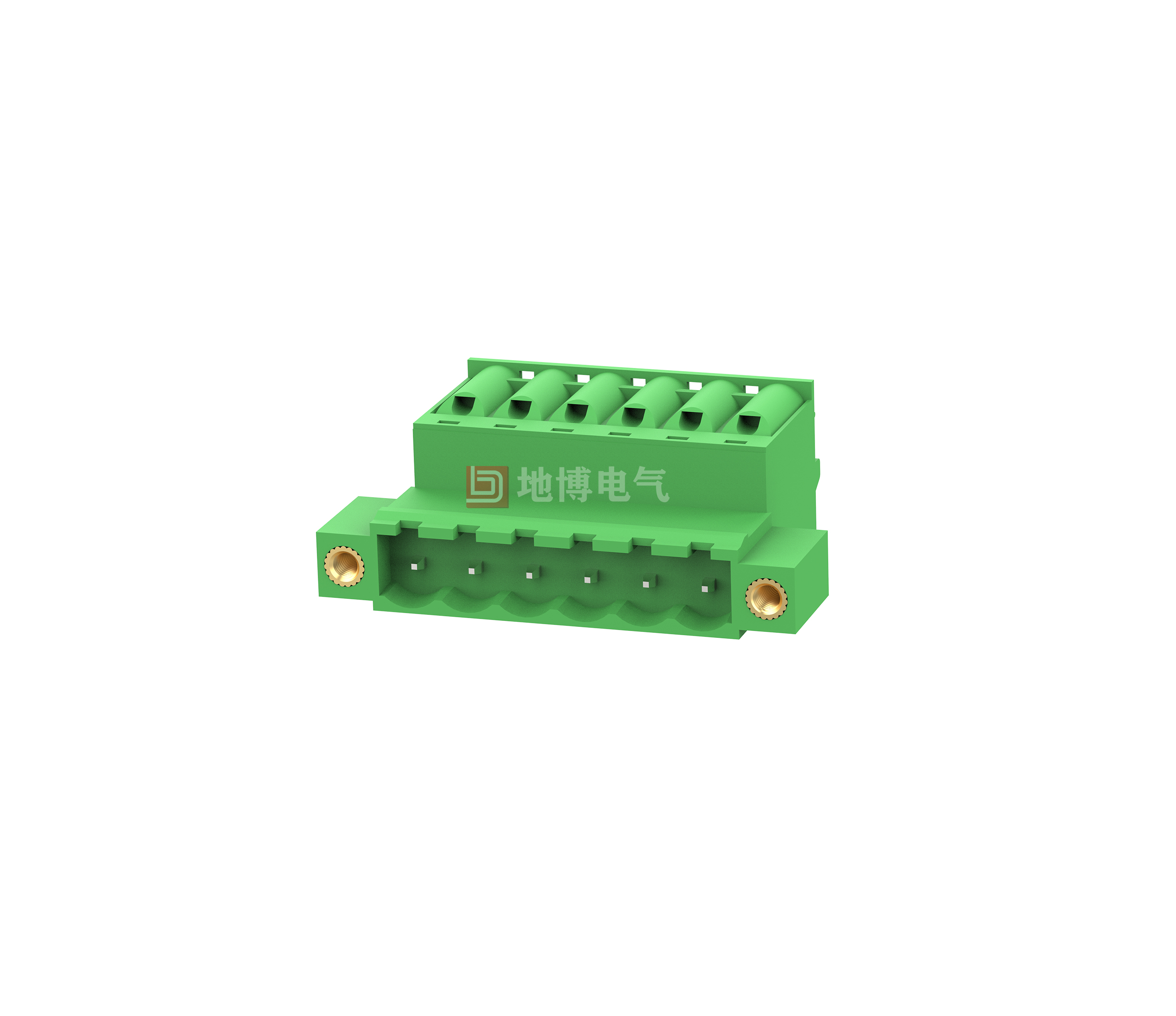

PCB 插拔式连接器 DB2EKDRP-5.08

插拔式连接器，标称横截面：2.5 mm2，颜色：绿色，额定电流：16 A，额定电压 (III/2)： 320 V, 触点表面: 锡, 触点类型： 针式连接器, 电位数: 2-24, 行数： 1, 位数: 2-24, 连接容量: 2-24, 系列： DB2EKDRP, 针距: 5.08 mm, 接线方式： 直接弹簧连接, 导线/PCB 连接方向： 0°, 锁销: - 无锁销, 插入系统： COMBICON DB2EKDRP, 联锁： 螺钉固定, 安装： 螺纹法兰, 包装类型： 纸箱

优势

☑ 可经济地连接大量预装导线
☑ 抽出辅助装置，便于操作并减少触头处的张力
☑ 螺栓法兰确保高度的机械稳定性
☑ 可与 DB2E 系列连接器结合使用
0
浏览量: 37
联系我们下载PDF 下载3D 下载CAD

  •

    技术数据-UL/CUL



    使用类别
    B C D
    速率电压 [V]
    300 - 300
    额定电流 [A］
    10 - 10
    导线范围 [AWG］
    28-12
    绝缘电压-耐压
    1.6KV



    技术数据-IEC



    过电压类别
    III III II
    污染等级
    3 2 2
    额定电压 [V]
    250 320 630
    额定电流 [A］
    12 12 12
    冲击耐受电压 [KV]
    4 4 4
    导体横截面 [mm²]
    0.2-2.5



    材料信息



    绝缘材料
    PA66
    阻燃等级
    UL94V-0
    导体材料
    Copper alloy
    导体表面电镀
    Sn plated



    一般参数



    间距/极数[毫米]/[P]
    5.0，5.08/2-24
    剥线长度[毫米］
    7-8
    螺钉/扭矩（最大）[N.m］
    /
    工作温度 [℃]
    -40~+105
    焊接温度
    /
    针脚尺寸 [mm]
    /
    PCB 孔直径 [mm]
    /

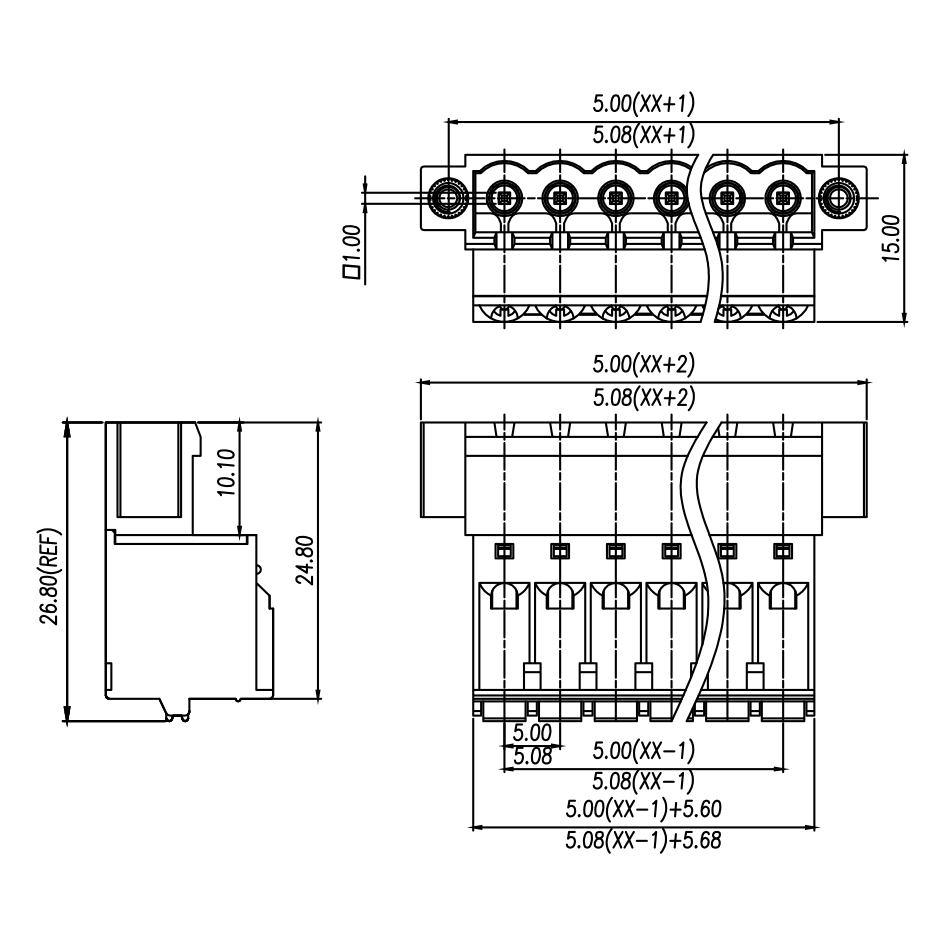

    尺寸图





插拔式连接器用于连接导线和印刷电路板，轻松安全地传输信号、数据和动力。针距从2.5 mm到15 mm，电流强度可达125 A，我们的XS至XL COMBICON范围总是能为您的设备或控制柜设计提供正确的解决方案。支持多种连接方法和安装方式，灵活性高并且适用于所有应用场合。
