PCB插拔式连接器 DB2EKNHB-2.54

插拔式连接器, 额定横截面: 0.5 mm2, 颜色: 黑色, 额定电流: 6 A, 额定电压(III/2): 160 V, 触点表面: 锡, 触点类型: 孔式插头, 电位数: 4-48, 行数: 2, 位数: 4-48, 连接量: 4-48, 产品系列: DB2EKNHB, 针距: 2.54 mm, 接线方式: 直插式弹簧连接, 导线/PCB连接方向: 0 °, 插拔系统: COMBICON DB2EKNHB, 互锁: 不带, 安装: 不带,包装类型: 纸箱包装

优势

☑镀锡触点保证传输质量长期保持稳定

☑节约时间的插拔式连接方式,无需工具
☑设定的接触力保证触点长期保持稳定
☑通过颜色编码的操纵杆便于直观使用
☑优化有限空间内的安装:可从一个方向操作和连接导线
0
浏览量: 23,399
联系我们下载PDF 下载3D 下载CAD
  •

    技术数据-UL/CUL



    等级 Use Group
    B C D
    额定电压 Rate Voltage [V]
    150 - 150
    额定电流 Rated Current [A]
    5 - 5
    接线范围 Wire Range [AWG]
    30~20
    耐电压 Dielectric Voltage-Withstand
    1.3KV



    技术数据-IEC



    过电压类别 Overvoltage Category
    III III II
    污染等级 Contamination Class
    3 2 2
    额定电压 Rated Voltage [V]
    160 160 320
    额定电流 Rated Current [A]
    6 6 6
    额定冲击电压 Impulse withstand voltage [KV]
    2.5 2.5 2.5
    导线截面积[硬/柔] Conductor cross section [mm²]
    0.2~0.5



    材料信息



    绝缘材料 Insulation Material
    PA66
    阻燃等级 Flame relardant rating
    UL94V-0
    导体材料 Conductor Material
    Copper alloy
    导体表面镀层 Plating of conductor surface
    Sn plated



    一般参数



    间距/极数 Pitch/Poles [mm]/[P]
    2.54/2*2~2*24
    剥线长度 Stripping Length [mm]
    7~8
    螺丝/扭矩 Screw/Torque(Max)[N.m]
    /
    工作温度 Operating temperature [℃]
    -40~+105
    焊锡温度 Soldering temperature
    /
    引针尺寸 Pin dimensions [mm]
    /
    PCB板孔径 PCB Hole Diameter [mm]
    /

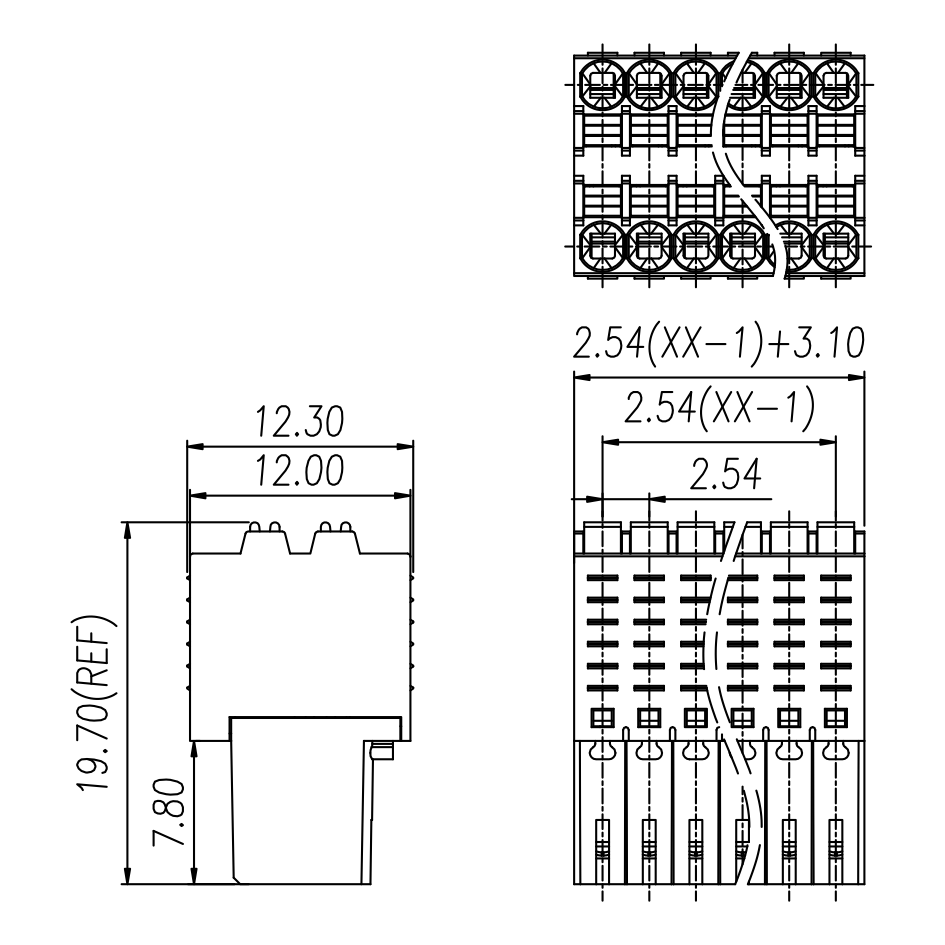

    尺寸图











插拔式连接器用于连接导线和印刷电路板,轻松安全地传输信号、数据和动力。针距从2.5 mm到15 mm,电流强度可达125 A,我们的XS至XL COMBICON范围总是能为您的设备或控制柜设计提供正确的解决方案。支持多种连接方法和安装方式,灵活性高并且适用于所有应用场合。
