PCB插拔式连接器 DB2EKNM-5.08

插拔式连接器, 额定横截面: 2.5 mm2, 颜色: 绿色, 额定电流: 12 A, 额定电压(III/2): 320 V, 触点表面: 锡, 触点类型: 孔式连接器, 电位数: 2-24, 行数: 1, 位数: 2-24, 连接量: 2-24, 产品系列: DB2EKNM, 针距: 5.08 mm, 接线方式: 直插式弹簧连接, 导线/PCB连接方向: 0 °, 锁扣: - 锁扣, 插拔系统: COMBICON DB2EKNM, 互锁: 螺钉紧固, 安装: 螺纹法兰, 包装类型: 纸箱包装

优势

☑节约时间的插拔式连接方式,无需工具

☑通过颜色编码的操纵杆便于直观使用
☑针对各导线横截面的极小型设计
☑设定的接触力保证触点长期保持稳定
☑可与DB2E系列连接器组合使用
0
浏览量: 2,858
联系我们下载PDF 下载3D 下载CAD
  •

    技术数据-UL/CUL



    等级 Use Group
    B C D
    额定电压 Rate Voltage [V]
    300 - 300
    额定电流 Rated Current [A]
    12 - 10
    接线范围 Wire Range [AWG]
    24-16
    耐电压 Dielectric Voltage-Withstand
    1.6KV



    技术数据-IEC



    过电压类别 Overvoltage Category
    III III II
    污染等级 Contamination Class
    3 2 2
    额定电压 Rated Voltage [V]
    320 320 630
    额定电流 Rated Current [A]
    12 12 12
    额定冲击电压 Impulse withstand voltage [KV]
    4 4 4
    导线截面积[硬/柔] Conductor cross section [mm²]
    0.2-2.5



    材料信息



    绝缘材料 Insulation Material
    PA66
    阻燃等级 Flame relardant rating
    UL94V-0
    导体材料 Conductor Material
    Copper alloy
    导体表面镀层 Plating of conductor surface
    Sn plated



    一般参数



    间距/极数 Pitch/Poles [mm]/[P]
    5.0,5.08/2-24
    剥线长度 Stripping Length [mm]
    11-12
    螺丝/扭矩 Screw/Torque(Max)[N.m]
    /
    工作温度 Operating temperature [℃]
    -40~+105
    焊锡温度 Soldering temperature
    /
    引针尺寸 Pin dimensions [mm]
    /
    PCB板孔径 PCB Hole Diameter [mm]
    /

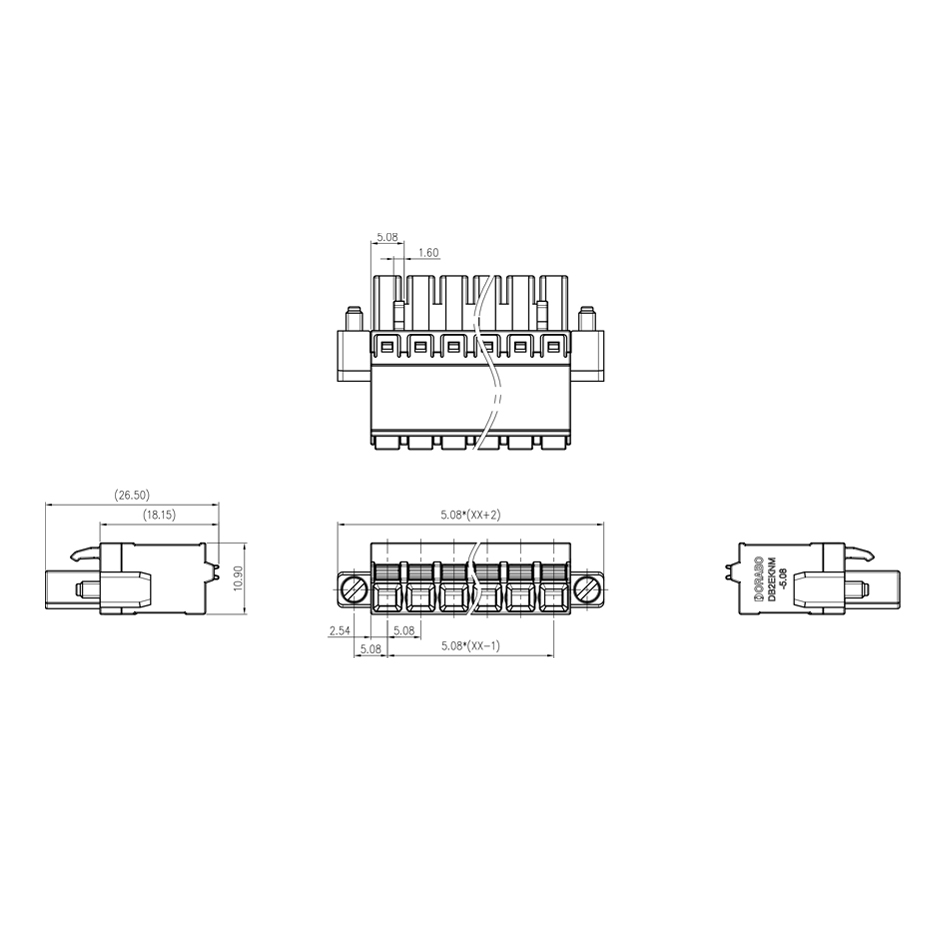

    尺寸图





插拔式连接器用于连接导线和印刷电路板,轻松安全地传输信号、数据和动力。针距从2.5 mm到15 mm,电流强度可达125 A,我们的XS至XL COMBICON范围总是能为您的设备或控制柜设计提供正确的解决方案。支持多种连接方法和安装方式,灵活性高并且适用于所有应用场合。
