PCB 插拔式连接器 DB2EK-2.54

插拔式连接器,额定电流: 5 A,额定电压: 150 V,使用线径: 26-20 AWG,间距: 2.54 mm。

1+
浏览量: 2,413
联系我们下载PDF
  •

    技术数据-UL/CUL



    等级 Use Group
    B C D
    额定电压 Rate Voltage [V]
    150 - -
    额定电流 Rated Current [A]
    5 - -
    接线范围 Wire Range [AWG]
    26-20
    耐电压 Dielectric Voltage-Withstand
    1.3KV



    技术数据-IEC



    过电压类别 Overvoltage Category
    III III II
    污染等级 Contamination Class
    3 2 2
    额定电压 Rated Voltage [V]
    100 160 320
    额定电流 Rated Current [A]
    5 5 5
    额定冲击电压 Impulse withstand voltage [KV]
    1.5 2.5 2.5
    导线截面积[硬/柔] Conductor cross section [mm²]
    0.2-0.5



    材料信息



    绝缘材料 Insulation Material
    PA66
    阻燃等级 Flame relardant rating
    UL94V-0
    导体材料 Conductor Material
    Copper alloy
    导体表面镀层 Plating of conductor surface
    Sn plated



    一般参数



    间距/极数 Pitch/Poles [mm]/[P]
    2.54/2-24
    剥线长度 Stripping Length [mm]
    5-6
    螺丝/扭矩 Screw/Torque(Max)[N.m]
    M1.6/0.1
    工作温度 Operating temperature [℃]
    -40~+105
    焊锡温度 Soldering temperature
    /
    引针尺寸 Pin dimensions [mm]
    /
    PCB板孔径 PCB Hole Diameter [mm]
    /

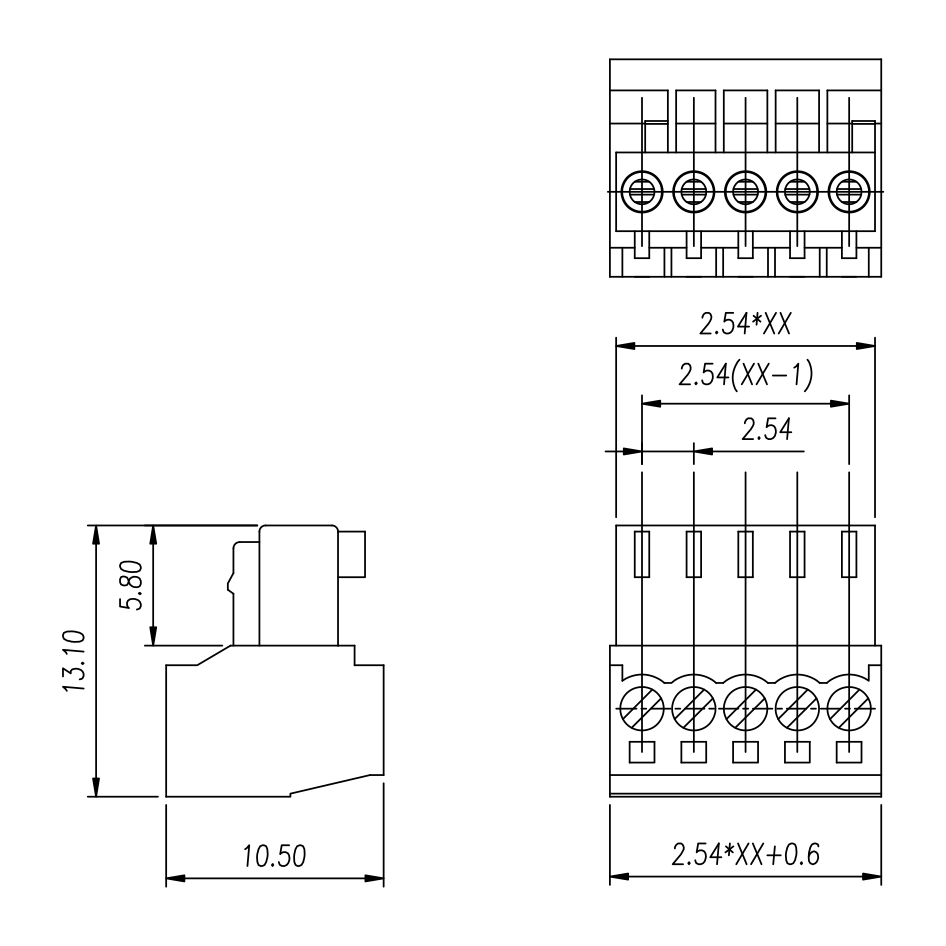

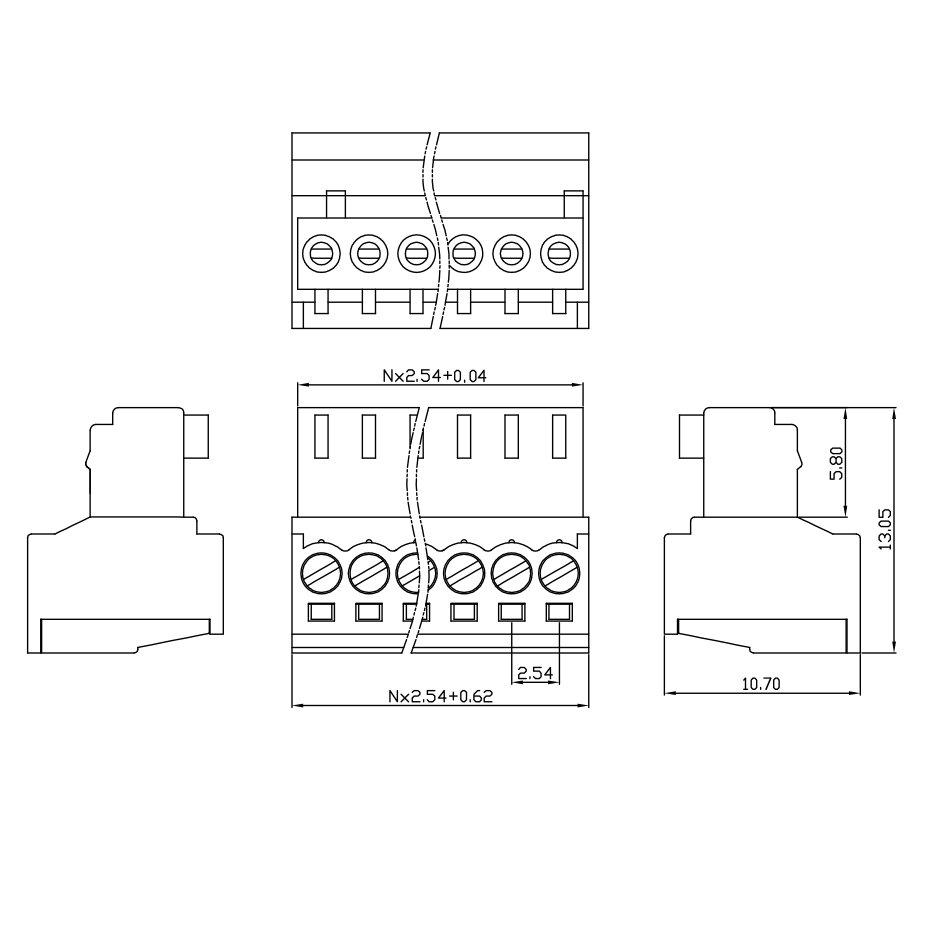

    尺寸图





布线方案多,特别方便对于设备的可操控性,可以连接0.2mm²至4.0mm²的单股或多股导线,间距2.5mm至7.62mm可供选择,有90°、135°、 180°三种进线方式。
