PCB端子 DB105R-5.0

固定式连接器, 额定电流: 24 A, 额定电压(III/2): 400 V, 额定横截面: 2.5 mm2, 电位数: 1-30, 行数: 1, 每行位数: 1-30, 产品系列: DB105R, 针距: 5.0 mm, 接线方式: 正面螺钉连接, 安装: 波峰焊, 导线/PCB连接方向: 0 °, 颜色: 绿色, 针脚排列: 直线排列, 焊针[P]: 3.5 mm, 每个电势的焊针数量: 2, 包装类型: 纸箱包装。 该产品可组成不同位数的连接器!

优势

☑通用型连接方式,可在全球范围内使用
☑最大接触力,升温较低
☑允许连接两条绞线
☑从单一方向即可连接和断开导线,从而可将其整合到设备的正面
☑两个焊接插针可降低焊接点上的机械应力
☑通过侧面的锁扣可以组合不同位数
1+
浏览量: 2,774
联系我们下载PDF 下载3D 下载CAD
  •

    技术数据-UL/CUL



    等级 Use Group
    B C D
    额定电压 Rate Voltage [V]
    300 - 300
    额定电流 Rated Current [A]
    20 - 20
    接线范围 Wire Range [AWG]
    26~12
    耐电压 Dielectric Voltage-Withstand
    1.6KV



    技术数据-IEC



    过电压类别 Overvoltage Category
    III III II
    污染等级 Contamination Class
    3 2 2
    额定电压 Rated Voltage [V]
    250 400 630
    额定电流 Rated Current [A]
    24 24 24
    额定冲击电压 Impulse withstand voltage [KV]
    4 4 4
    导线截面积[硬/柔] Conductor cross section [mm²]
    0.5~2.5



    材料信息



    绝缘材料 Insulation Material
    PA66
    阻燃等级 Flame relardant rating
    UL94V-0
    导体材料 Conductor Material
    Copper alloy
    导体表面镀层 Plating of conductor surface
    Sn plated



    一般参数



    间距/极数 Pitch/Poles [mm]/[P]
    5.0/1~30
    剥线长度 Stripping Length [mm]
    12~13
    螺丝/扭矩 Screw/Torque(Max)[N.m]
    M2.5/0.4
    工作温度 Operating temperature [℃]
    -40~+105
    焊锡温度 Soldering temperature
    250℃/5S
    引针尺寸 Pin dimensions [mm]
    0.8*0.8
    PCB板孔径 PCB Hole Diameter [mm]
    Ø1.4

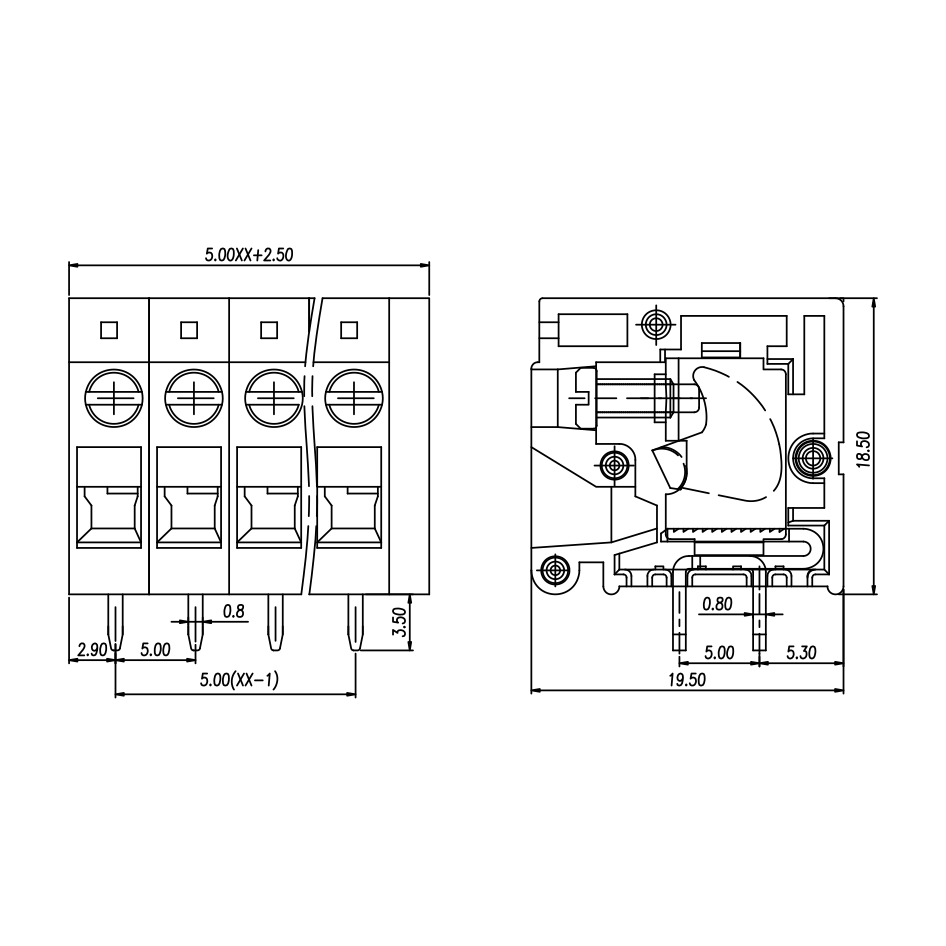

    尺寸图

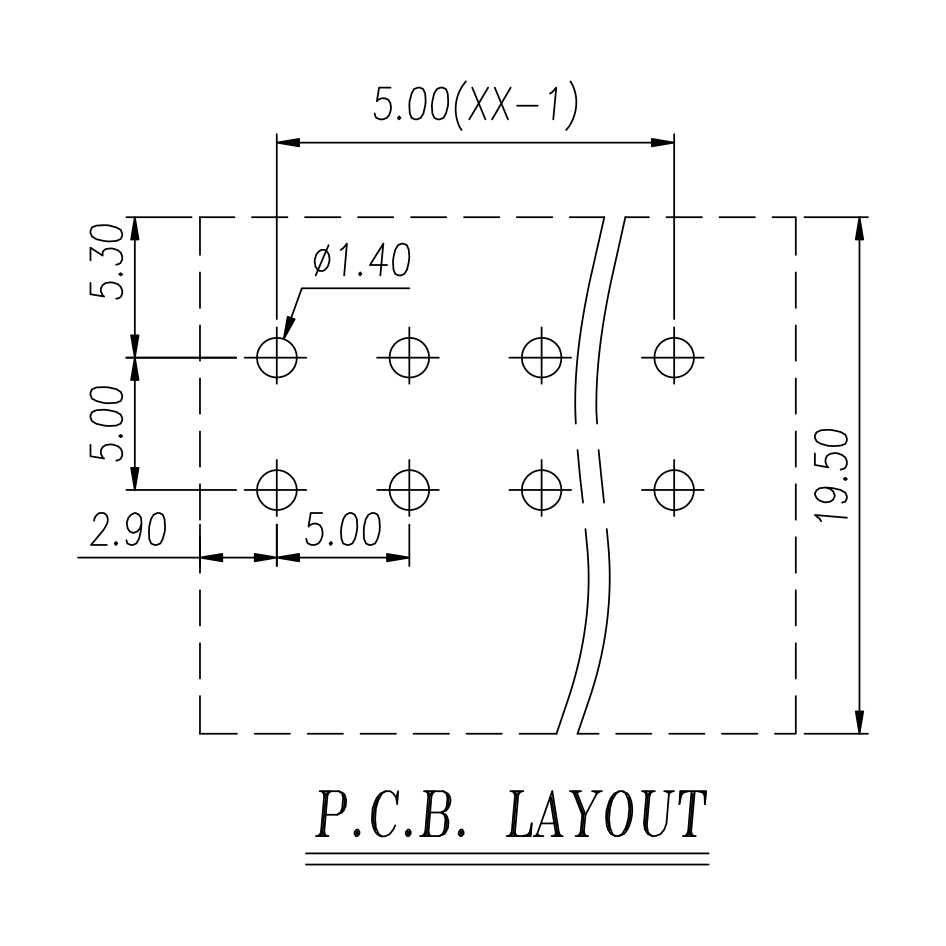

    PCB开孔图







固定式连接器可将信号、数据和动力轻松安全地传输至印刷电路板。它们不仅适用于各行各业的众多领域应用,也可用于工业4.0应用场合。我们适用于所有产品系列的COMBICON产品范围可提供公制及英制针距,包括2.5 mm针距的微型端子底座到20 mm针距的电源模块接线端子。
