PCB栅栏式连接器 DBT50G-9.5

单层PCB栅栏端子,标称电流:20A,额定电压 (UL):300V,额定横截面:22-12AWG,针距:9.5mm,颜色:黑色,触点表面:锡

产品优势

☑ 螺钉连接方式,可在全球范围内使用
☑ 栅栏式接线结构,连接稳定可靠
☑ 焊板安装,可实现设备与PCB的电气连接

0
浏览量: 40,313
联系我们下载PDF
  •

    材料信息



    螺丝
    M4.0 Steel Ni plated
    焊脚
    Copper alloy,Sn plated
    塑件
    PA66,UL94V-0



    电气性能



    参考标准
    UL IEC
    额定电压
    300V 400V
    额定电流
    20A 24A
    使用线径
    20-12AWG 4mm²
    接触电阻
    20mΩ
    绝缘电阻
    500MΩ/DC500V
    耐电压
    AC2000V/1Min
    温度范围
    -40℃~+105℃
    扭矩
    12.24Kgf.cm/1.2Nm/10.6Lb.in

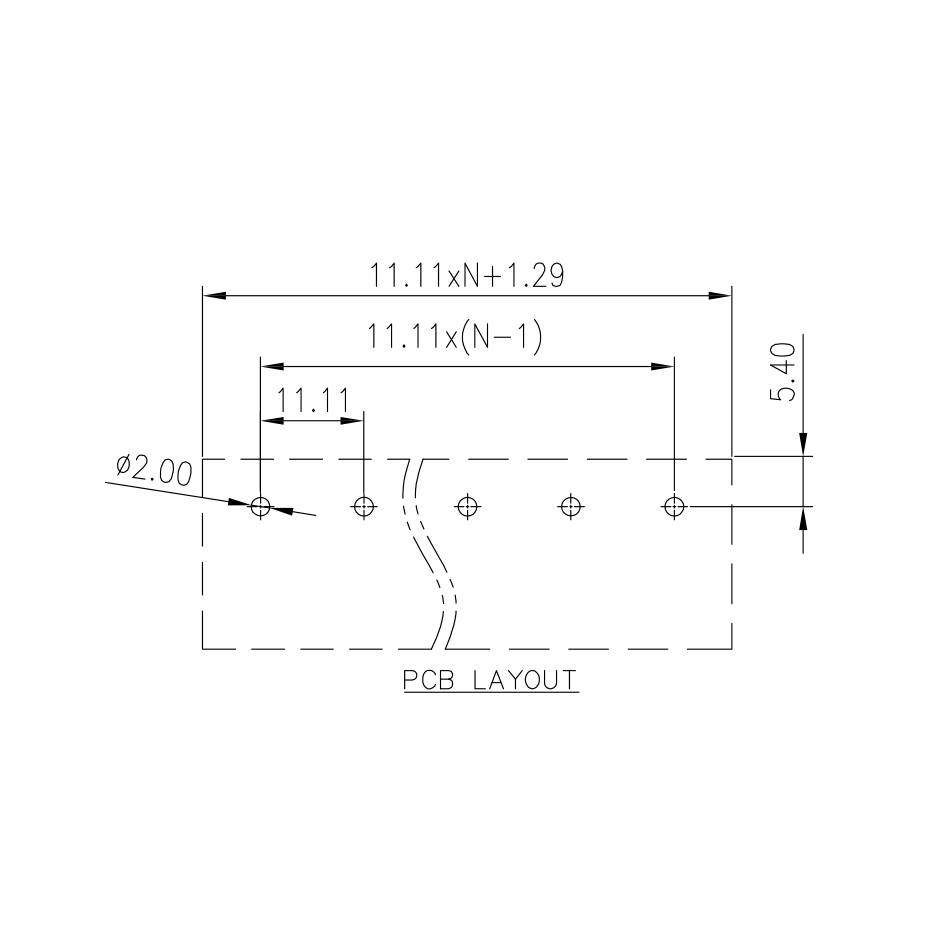

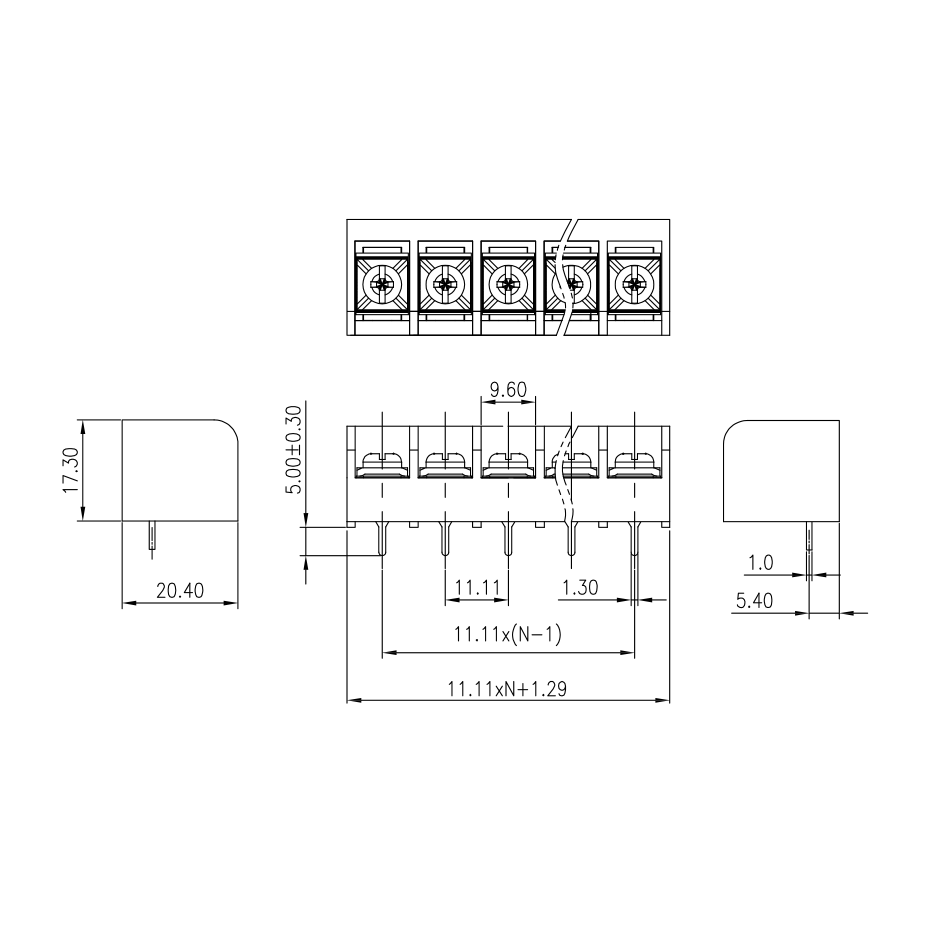

    尺寸图

接线直观明了,可以连接截面为0.5mm²至300mm²的所有类型的导线,间距6.35-60mm可供选择,可提供有盖、无盖等款式。
