PCB端子 DBT50-9.5

单层栅栏端子台, 标称工作电流: 20 A, 额定电压(III/2): 300 V, 额定横截面: 22-12AWG, 电位数: 2-24, 行数: 1, 每行位数: 2-24, 产品系列:DBT50, 针距: 9.5 mm, 接线方式: 带压片的螺钉连接, 螺钉头规格: 十字开槽, 安装: 波峰焊, 导线/PCB连接方向: 0 °, 颜色: 黑色, 针脚排列: 直线排列, 焊针[P]: 3.8 mm, 每个电势的焊针数量: 1, 包装类型: 纸箱包装

优势

☑ 螺钉连接方式,可在全球范围内使用
☑ 栅栏式接线结构,连接稳定可靠
☑ 焊板安装,可实现设备与PCB的电气连接
1+
浏览量: 49,153
联系我们下载PDF 下载3D 下载CAD
  •

    材料信息



    螺丝
    M4.0 Steel Ni plated
    焊脚
    Copper alloy,Sn plated
    塑件
    PA66,UL94V-0



    电气性能



    参考标准
    UL IEC
    额定电压
    300V 400V
    额定电流
    20A 24A
    使用线径
    22-12AWG 2.5mm²
    接触电阻
    20mΩ
    绝缘电阻
    500MΩ/DC500V
    耐电压
    AC2000V/1Min
    温度范围
    -40℃~+105℃
    扭矩
    12.24Kgf.cm/1.2Nm/10.6Lb.in

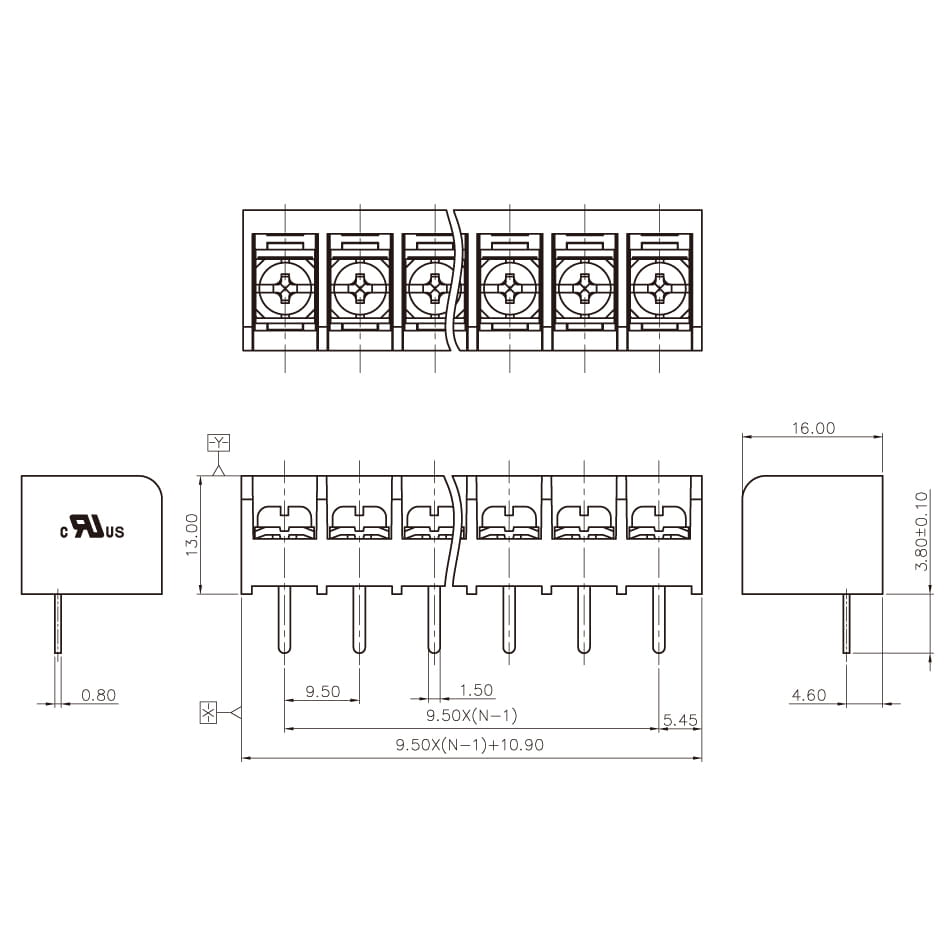

    尺寸图

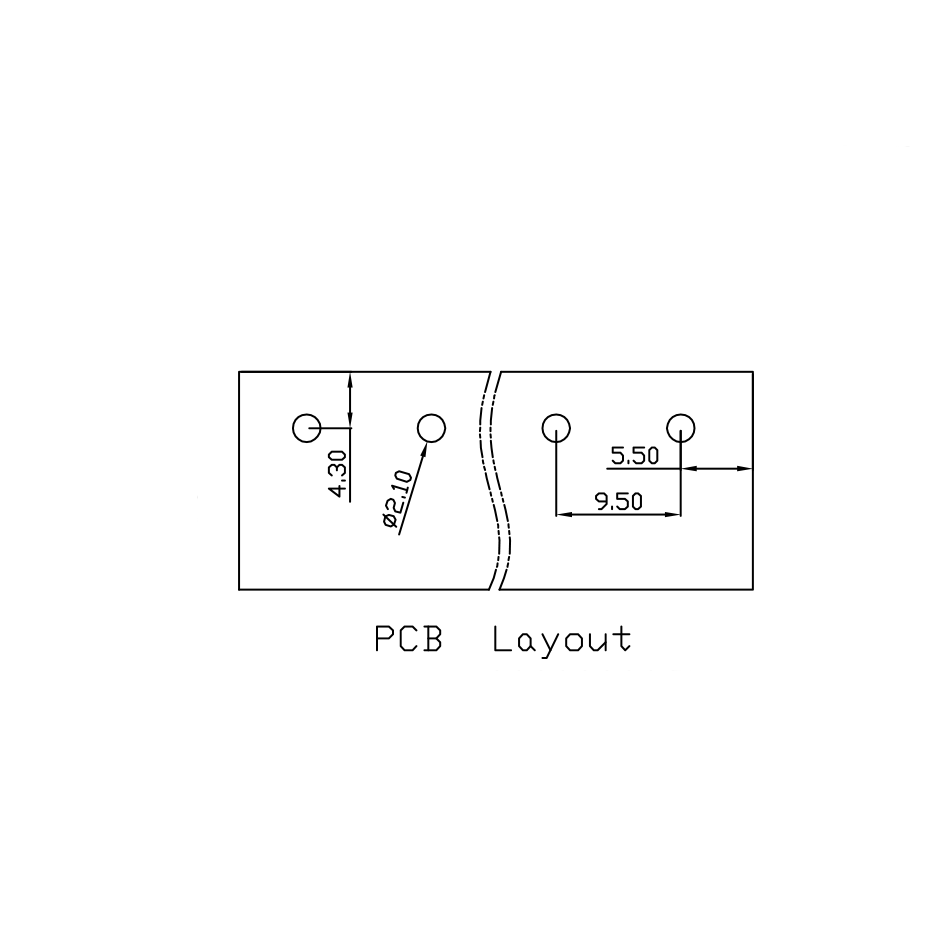

    PCB开孔图





栅板式端子台的设计,提供了6.35~13mm 多种规格脚距选择。各规格均可搭配各种端子,对应电压150~600V,电流10~40A。产品提供双面隔板以及三面隔板设计,方便不同的线路接线保护与导引
