PCB端子 DBT40SM-13.0

单层栅栏端子台， 标称工作电流: 40 A， 额定电压(III/2): 600 V， 额定横截面: 18-10AWG， 电位数: 2-12， 行数: 1， 每行位数: 2-12， 产品系列:DBT40SM， 针距: 13.0 mm， 接线方式: 带压片的螺钉连接， 螺钉头规格: 十字开槽， 安装: 波峰焊， 导线／PCB连接方向: 0 °， 颜色: 黑色， 针脚排列: 直线排列， 焊针[P]: 3.8 mm， 每个电势的焊针数量: 1， 包装类型: 纸箱包装

优势

☑ 螺钉连接方式，可在全球范围内使用
☑ 栅栏式接线结构，连接稳定可靠
☑ 焊板安装，可实现设备与PCB的电气连接
1+
浏览量: 24,456
联系我们下载PDF 下载3D 下载CAD

  •

    材料信息



    螺丝 Screws
    M4.0 Steel Ni plated
    焊脚 Pin Header
    Copper alloy，Sn plated
    塑件 Housing
    PA66，UL94V-0



    电气性能



    参考标准 Standard
    UL IEC
    额定电压 Rated voltage
    600V 630V
    额定电流 Rated current
    40A 41A
    使用线径 Wire range
    18-10AWG 6mm²
    接触电阻 Contact Resistance
    20mΩ
    绝缘电阻 Insulation resistance
    500MΩ/DC500V
    耐电压 Withstanding voltage
    AC2000V/1Min
    温度范围 Temp.range
    -40℃~+105℃
    扭矩 Torque
    12.24Kgf.cm/1.2Nm/10.6Lb.in

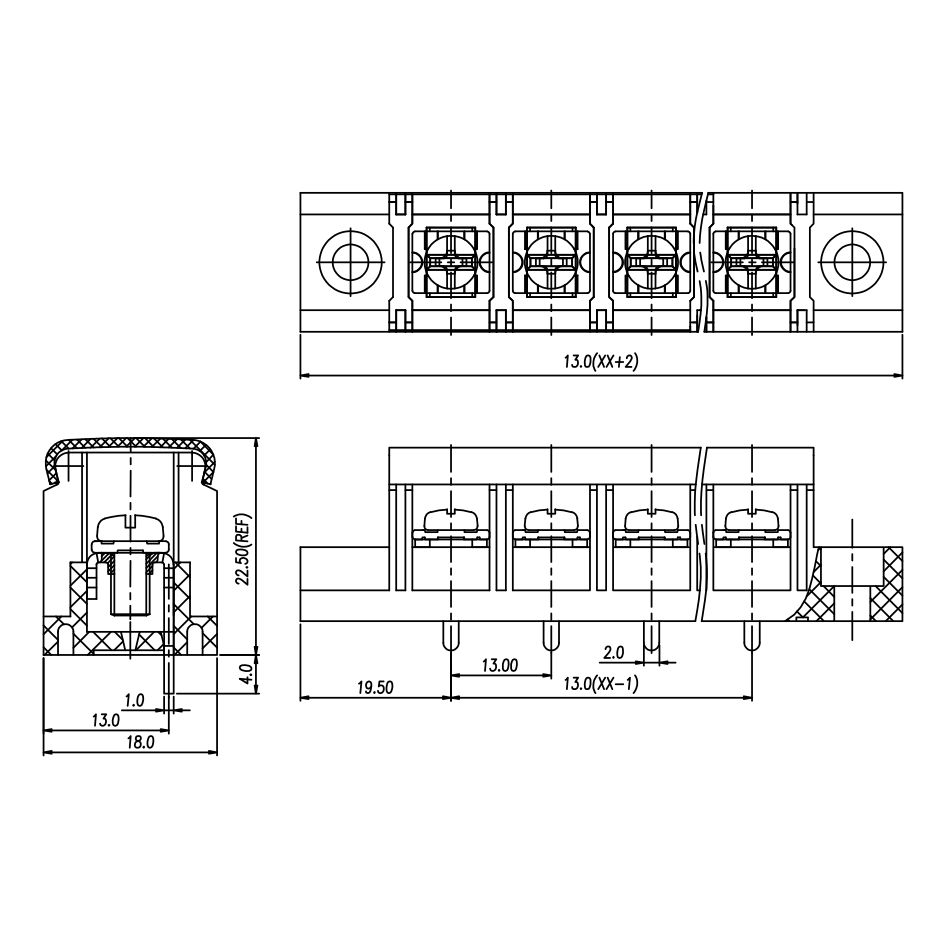

    尺寸图

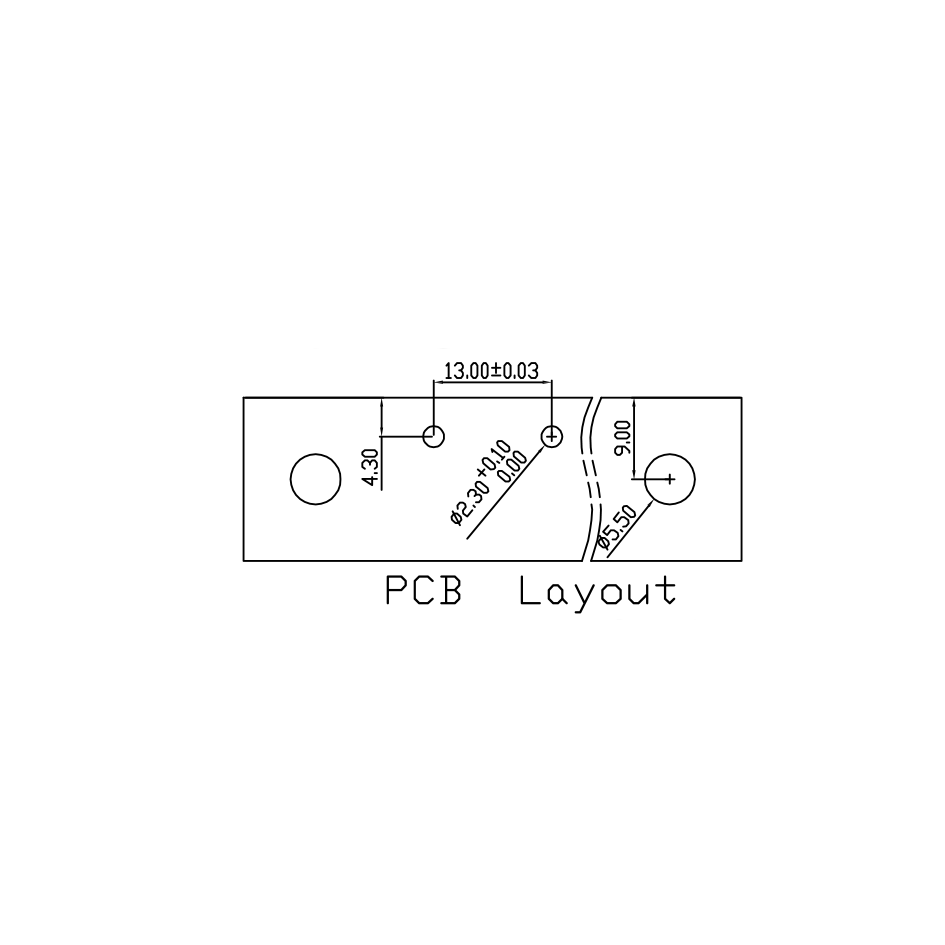

    PCB开孔图




栅板式端子台的设计，提供了6.35~13mm 多种规格脚距选择。各规格均可搭配各种端子，对应电压150~600V，电流10~40A。产品提供双面隔板以及三面隔板设计，方便不同的线路接线保护与导引
