单层栅栏端子台, 标称工作电流: 20 A, 额定电压(III/2): 300 V, 额定横截面: 22-12AWG, 电位数: 2-24, 行数: 1, 每行位数: 2-24, 产品系列:DBT10,针距: 7.62 mm, 接线方式: 带压片的螺钉连接, 螺钉头规格: 十字开槽, 安装: 波峰焊, 导线/PCB连接方向: 0 °, 颜色: 黑色, 针脚排列: 直线排列, 焊针[P]: 3.6 mm, 每个电势的焊针数量: 1, 包装类型: 纸箱包装
螺丝 | M3.0 Steel Ni plated | |
---|---|---|
焊脚 | Copper alloy,Sn plated | |
塑件 | PA66,UL94V-0 |
参考标准 | UL IEC | |
---|---|---|
额定电压 | 300V 450V | |
额定电流 | 15A 17.5A | |
使用线径 | 22-14AWG 1.5mm² | |
接触电阻 | 20mΩ | |
绝缘电阻 | 500MΩ/DC500V | |
耐电压 | AC2000V/1Min | |
温度范围 | -40℃~+105℃ | |
扭矩 | 5.1Kgf.cm/0.5Nm/4.43Lb.in |

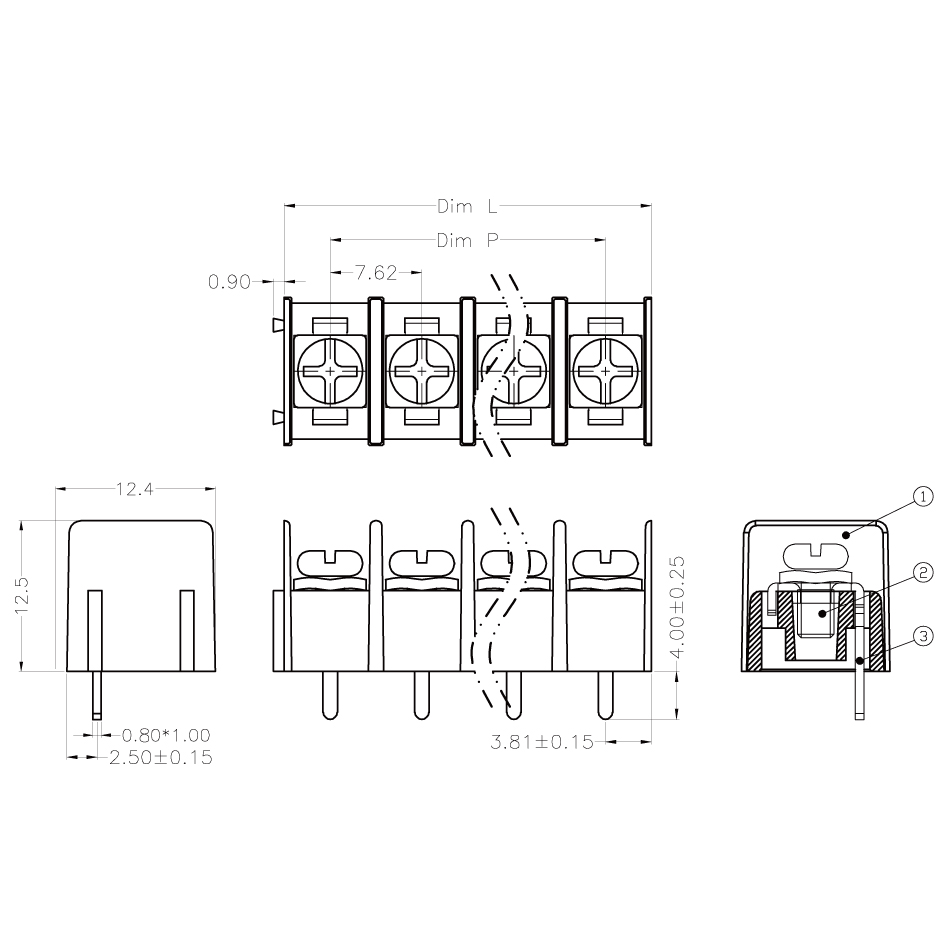

尺寸图
|

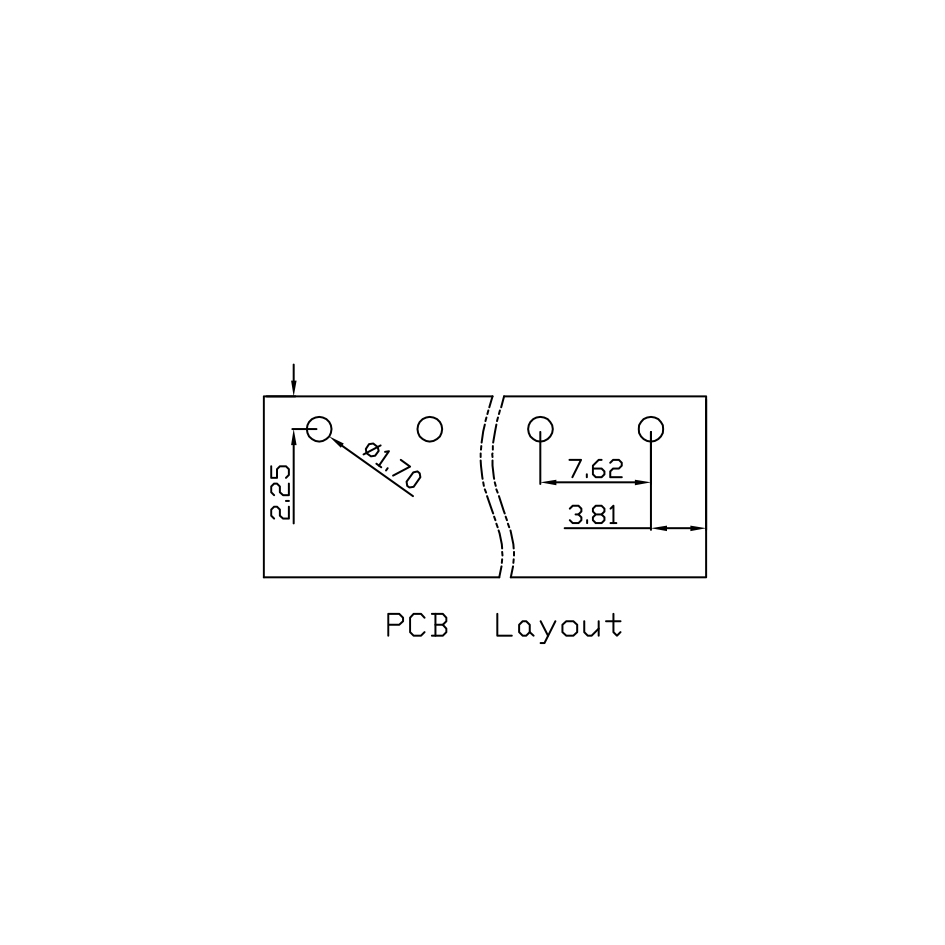

PCB开孔图
|
